1、实验题  （9分）
某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：
待测电源（电动势约为4V，内阻约为2Ω）
一个阻值未知的电阻R0
电压表（内阻很大，有5V、15V两个量程）两块
电流表（内阻约为5Ω，量程500mA）
滑动变阻器A（0～20Ω，3A）
滑动变阻器B（0～200Ω，0.2A）
电键一个，导线若干。
该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R0的阻值，设计了如图所示的电路。实验时他用U1、U2、I分别表示电表V1、V2、A的读数。在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、I的一系列值. 其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R0的阻值。

根据题中所给信息解答下列问题：
①在电压表V1接入电路时应选择的量程是_________，滑动变阻器应选择_________（填器材代号“A”或“B”）;
②在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示；用来计算定值电阻R0的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示。（填“U1、U2、I”或由它们组成的算式）
③若实验中的所有操作和数据处理无错误，实验中测得的定值电阻R0的值________（选填“大于”、“小于”或“等于”）其真实值。

参考答案：①5V?A ?②?U1?I ?U1-U2?I??③大于

本题解析：略

本题难度：简单

2、选择题  为了描绘标有“3V，0．4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：

A．电流表（0~200mA，内阻0．5Ω）?
B．电流表（0~0．6A，内阻0．01Ω）
C．电压表（0~3V，内阻5kΩ）?
D．电压表（0~15V，内阻50kΩ）
E．滑动变阻器（0~10Ω，0．5A）?
F．滑动变阻器（0~1kΩ，0．1A）
G．电源（3V）?
H．电键一个，导线若干．
（1）为了完成上述实验，实验中应选择的仪器是________________．
（2）在右侧方框中画出实验电路图。

参考答案：（1） ACEGH
⑵

本题解析：（1）灯泡的额定电压为3V，所以电压表的量程选择3V的误差较小，额定电流I=≈130mA，所以电流表的量程选择200mA的，故实验中应选择的仪器是A、C、E、G、H．
（2）灯泡电压能从零开始变化，滑动变阻器采用分压式接法，灯泡正常工作时的电阻R=＝22.5Ω，远小于电压表的内阻，属于小电阻，电流表采用外接法．电路图和实物连线图如图所示．

本题难度：一般

3、实验题  用多用电表研究热敏电阻的阻值与温度的关系。
(1)应将多用电表的选择开关置于________档(选填“电压”、“电流”或“欧姆”)；
(2)多用电表使用时，将红表笔插入________接线孔(选填“＋”或“－”)；
(3)正确选择多用电表的挡位后，将一热敏电阻接在多用电表两表笔上，把热敏电阻放入盛有温度为100摄氏度热水的杯子中，表针的偏角为θ；若将杯子中加入冷水，发现表针的偏角减小，这说明热敏电阻的阻值随温度降低而________(选填“增大”、“减小”或“不变”)；
(4)多用电表使用后，应将选择开关置于_________________档(选填“电流”，“直流电压”、“欧姆”或“交流电压最高”)。

参考答案：（1）欧姆（2）+（3）增大（4）交流电压最高.（每空1分）

本题解析：（1）由于是研究多用电表研究热敏电阻的阻值与温度的关系，所以应将多用电表的选择开关置于“欧姆”表档；（2）多用表的使用要求，电流应从红表笔流入，所以当电压表使用时，应将红表笔插入“+”接线孔；（3）表针的偏角减小，电阻增大，说明热敏电阻的阻值随温度降低而“增大”；（4）多用电表使用后，应将选择开关置于OFF或“交流电压最高”

本题难度：一般

4、实验题  （16分）在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50cm。

（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）
（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

参考答案：（1）（0.395~0.399） （2）甲 （3）如答图3（4）如答图4 （4.3~4.7）（5）C （6）CD

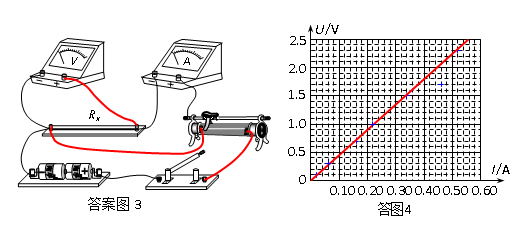

本题解析：（1）固定刻度读数为0，可动刻度读数为39.7，所测长度为0+39.7×0.01=0.397mm（2）由记录数据电压的范围在0.1V-2.3V的范围，要求电压电流从接近0开始调节，需要选择分压式电路，再根据欧姆定律可知金属丝的电阻Rx约5Ω．则有，，比较Rx为小电阻应该采用外接法测量误差小．所以应该采用分压接法甲．（3）注意连图时连线起点和终点在接线柱上并且不能交叉，结合（2）可知应该连接成外接分压接法（甲）那么在连线时断开开关且使Rx两端的电压为0．先连外接电路部分，再连分压电路部分，此时滑片P必须置于变阻器的左端．实物图如上图3所示。（4）描绘出第2、4、6三个点后可见第6次测量数据的坐标点误差太大舍去，然后作出U-I图线．如上图4所示；其中第4次测量数据的坐标点在描绘出的U-I图线上，有：。（5）根据电阻定律得有=4.5×10-6Ω?m，从数量级上估算出的金属丝电阻率是C选项。（6）用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差；由于电流表和电压表内阻引起的误差属于系统误差．答案为CD。
该题是综合性较强的题，解答时注意一下几方面：1.对于长度的测量注意高中所要求的游标卡尺和螺旋测微器的使用方法，读数时是固定刻度的值与可动刻度的值得和．2.会根据电压表、电流表及被测电阻的阻值关系，确定电流表是内接还是外接．3.实物连接时，注意导线不能相交叉，并且要注意闭合电键时，分压电路的输出端电压要为零．4.会用电阻定律来求解导线的电阻率.5.了解实验误差产生的原因，并会在试验中做到尽可能的减小误差．

本题难度：一般

5、实验题  某待测电阻Rx的阻值大约100?Ω，现要测量该电阻的阻值，实验室提供如下器材：?
电流表A1（量程40 mA，内阻r1=10?Ω）?
电流表A2（量程100 mA，内阻r2约为3?Ω）?
电流表A3（量程0.6 A，内阻r3约为0.2?Ω）?
电压表V（量程15 V，内阻约为20 kΩ）
滑动变阻器R，最大阻值约为10?Ω?
定值电阻R0（阻值为100?Ω）?
电源E（电动势4V，有内阻）
开关、导 线若干?
测量要求：实验原理中没有系统误差，电表读数不得小于其量程的，能测多组数据。
(1)在上述提供的器材中，选出适当器材测出待测电阻阻值，其中选用的电表为__________（填字母）。
(2)请你在虚线框内画出测量电阻Rx的实验电路原理图。（图中元件用题干中相应的英文字母标注）?

(3)用已知量和测量的量表示Rx的表达式：Rx=__________。?
(4)若用图像处理实验数据，可画Rx的I-U曲线，用已知量和测量量表示纵轴的物理量，其表达式为__________，表示横轴的物理量的表达式为__________。?[(3)(4)中若用到电表读数，分别用I1、I2、I3、U表示A1、A2、A3、V的读数]

参考答案：(1)A1、A2

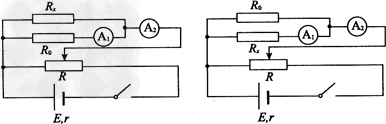

(2)如图（两种画法皆可）

或
(4)I2-I1或I1；I1(R0+r1)或(I2-I1)R0-I1r1

本题解析：

本题难度：困难
