高考物理试题《法拉第电磁感应定律及应用》试题巩固(2019年最新版)(四)

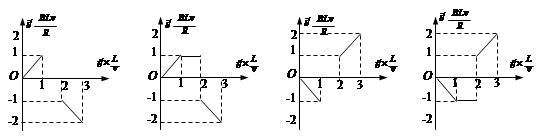

参考答案:A 本题解析: 本题难度:简单 4、选择题 如图所示,宽度为L的有界匀强磁场的方向垂直纸面向里,磁感应强度的大小为B。闭合等腰直角三角形导线框abc的直角边ab长为2L.线框总电阻为R。规定沿abca方向为感应电流的正方向。导线框以速度v匀速向右穿过磁场的过程中,感应电流随时间变化规律的图象是(?) 参考答案:D 本题解析:本题考查的是电磁感应定律和图像的问题,由已知条件可知,在0-L/v时,感应电动势均匀增加,感应电流均匀增加,方向为顺时针,增加到;在L/v-2L/v时,磁通量无变化,感应电流为零,在2L/v-3L/v时,感应电流再均匀增加,不过是逆时针,D答案正确; 本题难度:一般 5、填空题 如图为探究产生电磁感应现象条件的实验装置,当闭合开关瞬间,电流表中______电流;闭合开关后保持变阻器的滑动头位置不变时,电流表中______电流;闭合开关后将线圈A从线圈B中抽出时,电流表中______电流.(以上三空均选填“有”或“无”) 参考答案:当闭合开关瞬间,A线圈中有电流通过,产生磁场,磁场也穿过B线圈,B线圈的磁通量从无到有增加,产生感应电流,则电流表中有电流.闭合开关后保持变阻器的滑动头位置不变时,A中电流不变,穿过B线圈中磁通量不变,没有感应电流产生.闭合开关后将线圈A从线圈B中抽出时,穿过线圈B的磁通量减小,产生感应电流,则电流表中有电流. 本题解析: 本题难度:一般 |
