1、实验题  如图所示，质量不同的两个物体A和B，用跨过定滑轮的细绳相连．开
始时B放在水平桌面上，A离地面有一定的高度，从静止开始释放让它们运动，在运动过程中B始终碰不到滑轮，A着地后不反弹。滑轮与轴处摩擦不计，绳子和滑轮质量不计．用此装置可测出B物体与水平桌面间的动摩擦因数μ。

（1）在本实验中需要用到的测量工具是              ；需要测量的物理量是                                                        （详细写出物理量名称及符号）．
（2）动摩擦因数的表达式为μ=

参考答案：（1）天平，刻度尺；
A距地面的高度h，B在桌面上滑行的总距离s，A、B的质量mA、mB；
（2）μ=

本题解析：
考点：探究影响摩擦力的大小的因素；牛顿第二定律．
分析：分析A、B的运动过程．A向下加速运动，B先加速后减速．
根据系统运动过程中的能量转化和守恒列出等式．
根据等式表示出B物体与水平桌面间的动摩擦因数μ．
解：设A距地面的高度h，B在桌面上滑行的总距离s，A、B的质量mA、mB
从开始释放让它们运动，到A着地，根据系统能量守恒得：
mAgh=μmBgh+（mA+mB）v2①
从A着地到B停在桌面上，根据能量守恒得：mBv2=μmBg（s-h） ②
由①②解得：μ=
故答案为：（1）天平，刻度尺，A距地面的高度h，B在桌面上滑行的总距离s，A、B的质量mA、mB
（2）

本题难度：一般

2、填空题
【小题1】在研究弹簧的形变与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的、用记录的外力F与弹簧的形变量x作出的F－x图线如图所示，由图可知弹簧的劲度系数为        N/m、图线不过原点的原因是由于                             。
【小题2】①某同学设计了一个探究小车的加速度a与小车所受拉力F及质量m关系的实验，图甲为实验装置简图。他想用钩码的重力表示小车受到的合外力，为了减小这种做法带来的实验误差，你认为下列哪两项说法是正确的：
A、要平衡摩擦力                    B、实验时不需要平衡摩擦力
C、钩码的重力要远小于小车的总重力  D、实验进行时应先释放小车再接通电源
②如图乙所示是某次实验中得到的一条纸带，其中A、B、C、D、E是计数点(每打5个点取一个计数点)，距离如图，其中L1="3.07cm," L2="12.38cm," L3="27.87cm," L4=49.62cm。则打C点时小车的速度为_      ___m/s；加速度为_      ___m/s2。(计算结果均保留三位有效数字)

参考答案：
【小题1】200 弹簧自身重力的影响
【小题2】AC  1.24  6.22

本题解析：【小题1】根据胡克定律：，斜率表示劲度系数：K==200 N/m，
看截距的物理意义可知：合力为零时有形变量，所以不过原点的原因是由于弹簧自身重力的影响。
【小题2】①用钩码的重力表示小车受到的合外力，必须先把摩擦力平衡掉，
由牛二：，要忽略掉钩码的质量,所以选AC；
②="1.24" m/s   ="6.22" m/s2

本题难度：一般

3、实验题  某同学在做“利用单摆测定重力加速度”的实验中，用游标尺为50分度的卡尺测量小球的直径，结果如图所示，由图可知小球的直径为       mm。把用此小球做好的单摆固定好，使摆球自由下垂，测得摆线长为97.28cm，则该摆摆长L为        cm。若该同学测得该单摆做n次全振动的时间为t，则该单摆的振动周期T=      ，测得的当地的重力加速度的值为g=          （用题中所给字母表示）

参考答案：14.30 ； 98.00 ；t/n ；4π2n2L/t2

本题解析：主尺读数为1.4cm=14mm，游标尺读数为150.02=0.30mm，小球的直径为14mm+0.30mm=14.30mm；该摆摆长L为97.28cm+1.430cm/2=98.00cm；单摆的振动周期T=t/n；由
，联立得g=4π2n2L/t2。

本题难度：一般

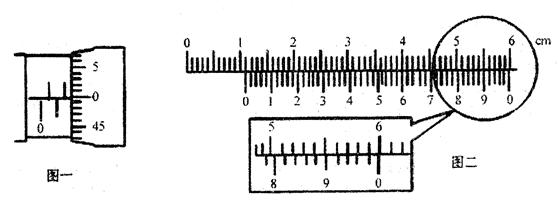

4、实验题  图一中螺旋测微器读数为           mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为           cm。

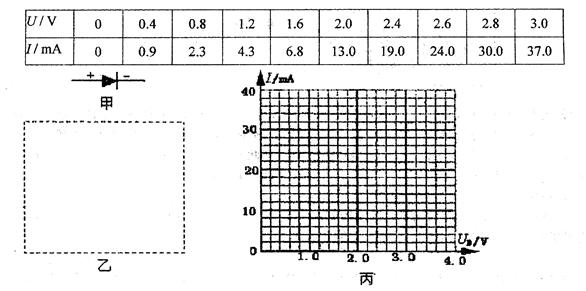

（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：
内组Rv约为10k，电流表mA；内阻RA约为100）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：                                                                            ．

参考答案：见解析

本题解析：（1）1．997 （0．001）（2分）；  1．094（2分）
（2）①同时测定二极管上的电流和电压时，由欧姆定律分析表格中的每一组数据，可以看出发光二极管的电阻是变化的，变化的范围大约在100～500之间．故电流表的内阻对测量影响较大，利用电流表外接法误差小．而测量数据应从0开始，用滑动变阻器分压式接法，才能得到足够多的数据．（4分）
②将表格提供的数据在方格纸上描点，可画出U-I图线如图丙中的曲线所示．（3分）
③发光二极管的电阻随其两端电压的增大而呈现非线性减小．（2分）

本题难度：困难

5、实验题  打点计时器是高中物理中重要的物理实验仪器，下图中甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题

【小题1】甲图是          打点计时器，电源采用的是                。
【小题2】乙图是          打点计时器，电源采用的是                。
【小题3】某次实验中得到一条纸带，如图所示，从比较清晰的点起，每5个计时点取一个计数点，分别标明0、l、2、3、4……，量得0与 1两点间距离x1=30mm，1与2两点间距离x2=36mm，2与3两点间距离x3="42mm" ，3与4两点间的距离x4=48mm，则小车在打计数点2时的瞬时速度为___________ m/s，小车的加速度为___________m/s2。

参考答案：
【小题1】
【小题2】
【小题3】

本题解析：【小题1】打点计时器分为电磁打点计时器和电火花打点计时器；
甲图为电磁打点计时器工作电压为低压交流4-6V；原理是电磁铁吸引振针打下点；
【小题2】乙图为电火花打点计时器工作电压为交流220伏，原理是正负极放电产生火花把纸带烧焦的印记；
【小题3】根据中间时刻的瞬时速度等于这段时间内的平均速度：

根据相邻相同时间间隔内位移差为常数：
=0.6 m/s2

本题难度：一般
