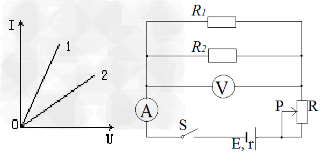

1、选择题  如图所示为两电阻R1和R2的伏安特性曲线。将电阻R1和R2接入如图所示电路中，闭合开关s后，当滑动变阻器触片P向下移动时，则

[? ]
A．电流表示数增大
B．电压表示数增大
C．电源的总功率增大
D．电阻R1上消耗的电功率大于电阻R2上消耗的电功率

2、实验题  某同学在老师讲完电化学知识以后，自己在家做了一个水果电池，该同学查阅相关资料后得知，水果电池与一般干电池的电动势、内阻较为接近，为了测定该电池的电动势和内阻，该同学利用闭合电路欧姆定律U=E-Ir，设计了一个测量该电池的实验。实验原理如下图中的甲、乙所示，应该选择         ，通过调节滑动变阻器得到多组U、I数据，依据U、I数据绘得的图象如图，则电动势为          V，内阻为        Ω

3、选择题  如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好．在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（　　）
A．小灯泡L1、L2变暗
B．小灯泡L3变暗，L1、L2变亮
C．电压表V1、V2示数均变大
D．电压表V1、V2示数之和变大
