高考物理答题模板《法拉第电磁感应定律及应用》考点巩固(2019年最新版)(七)
2、选择题 交流发电机制造的原理是 3、简答题 如图所示,闭合的单匝线圈放在匀强磁场中,以角速度ω=300弧度/秒绕中心轴oo′逆时针匀速转动(沿oo′方向看).oo′轴垂直磁场方向,线圈ab的边长为0.1米,bc边长为0.2米,线圈的总电阻R=0.05欧,B=0.5特,从中性面开始转动,求: 4、选择题 两块水平放置的金属板间的距离为d,用导线与一个n匝线圈相连,线圈电阻为r,线圈中有竖直方向的磁场,电阻R与金属板连接,如图4所示,两板间有一个质量为m、电荷量+q的油滴恰好处于静止,则线圈中的磁感应强度B的变化情况和磁通量的变化率分别是 |

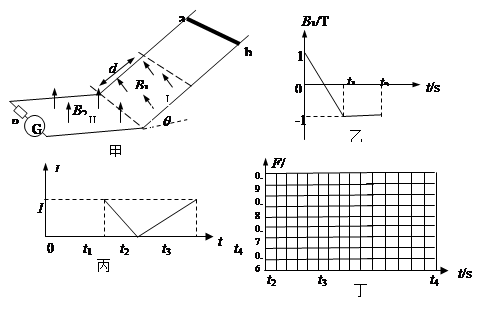

5、计算题 (20分)如图(甲)所示,两光滑导轨都由水平、倾斜两部分圆滑对接而成,相互平行放置,两导轨相距L=lm ,倾斜导轨与水平面成θ=30°角,倾斜导轨的下面部分处在一垂直斜面的匀强磁场区I中,I区中磁场的磁感应强度B1随时间变化的规律如图(乙)所示,图中t1、t2未知。水平导轨足够长,其左端接有理想电流表G和定值电阻R=3Ω,水平导轨处在一竖直向上的匀强磁场区Ⅱ中,Ⅱ区中的磁场恒定不变,磁感应强度大小为B2=1T ,在t=0时刻,从斜轨上磁场I 区外某处垂直于导轨水平释放一金属棒ab,棒的质量m=0.1kg,电阻r=2Ω,棒下滑时与导轨保持良好接触,棒由倾斜导轨滑向水平导轨时无机械能损失,导轨的电阻不计。若棒在斜面上向下滑动的整个过程中,电流表G的示数大小保持不变,t2时刻进入水平轨道,立刻对棒施一平行于框架平面沿水平方向且与杆垂直的外力。(g取10m/s2)求:
(l)ab 棒进入磁场区I 时的速度v;
(2)磁场区I在沿斜轨方向上的宽度d;
(3)棒从开始运动到刚好进入水平轨道这段时间内ab棒上产生的热量;
(4)若棒在t2时刻进入水平导轨后,电流表G的电流大小I随时间t变化的关系如图(丙)所示(I0未知),已知t2到t3的时间为0.5s,t3到t4的时间为1s,请在图(丁)中作出t2到t4时间内外力大小
F随时间t变化的函数图像。
