1、简答题  将单摆挂在测力传感器的探头上，用测力探头和计算机组成的实验装置来测定单摆摆动过程中摆线受到的拉力（单摆摆角小于5°），计算机屏幕上得到如图a所示的F-t图象．然后使单摆保持静止，得到如图b所示的F-t图象．那么：
（1）此单摆的周期为______s．
（2）设摆球在最低点时Ep=0，已测得当地重力加速度为g，单摆的周期用T表示，那么测得此单摆摆动时的机械能E的表达式是______．

参考答案：（1）平衡位置处拉力最大，最大位移处拉力最小．从图a中看出单摆的周期为0.8s．
（2）单摆在最低点时F1-mg=mv2l，mg=F3．根据周期公式摆长l=gT24π2，联立三个式子，得：Ek=12mv2=(F1-F3)gT28π2．
故答案为：（1）0.8；（2）E=(F1-F3)gT28π2．

本题解析：

本题难度：一般

2、简答题  某同学“用单摆测定重力加速度”实验探究该问题．

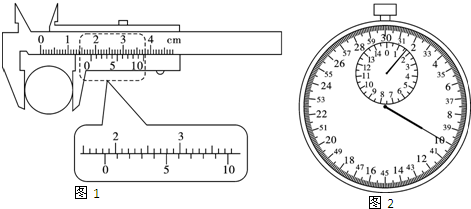

（1）用最小分度为毫米的米尺测得摆线的长度为990.8mm，用10分度的游标卡尺测得摆球的直径如图1所示，摆球的直径为______mm．
（2）把摆球从平衡位置拉开一个小角度由静止释放，使单摆在竖直平面内摆动，用秒表测出单摆做50次全振动所用的时间，秒表读数如图2所示，读出所经历的时间，单摆的周期为______s．
（3）测得当地的重力加速度为______m/s2．（保留3位有效数字）

参考答案：（1）主尺读数为18mm．10分度的游标卡尺每一分度表示的长度为0.1mm，游标尺第4条刻度线与主尺对齐，则游标尺读数为0.4mm，摆球的直径为18mm+0.4mm=18.4mm．
（2）由秒表读出单摆做50次全振动所用的时间t=90s+10.0s=100．s，单摆的周期T=tn=100.050s=2s．
（3）单摆的摆长l=摆线的长度+摆球的半径=990.8mm+9.2mm=1.00m．由单摆的周期公式T=2π

本题解析：

本题难度：一般

3、作图题  （本题8分）如图所示，小球放在水平面OA和斜面OB之间且处于静止状态，试画出小球C所受力的示意图，并标明力的名称(所有接触面都是光滑的).

（2）如图所示为一皮带传动装置，请在图上标出质点A的线速度方向和质点B的加速度方向.

（3）如图所示为一列横波在某时刻的波动图像,假定A点的振动方向向上

①若已知波的频率为1.2Hz,波速为2.4m/s,振幅为2cm,试在图上标出横轴的标度；
②画出经过四分之一周期后的波形图.
（4）如图所示，竖直放置的平行导轨上搁置了一根与导轨接触良好的金属棒ab，水平方向的匀磁场强垂直穿过导轨平面，请在图上标出当金属棒ab下落时，ab棒中感应电流的方向和ab棒所受的磁场力方向。

参考答案：见解析

本题解析：（1）小球只受水平面的支持力，不受斜面的弹力，
（2）速度沿切线方向，加速度指向圆心
（3）根据公式，所以第一个交点为1m，第二个为2m，第三个为3m，
点评：在判断弹力是否存在的时候，可根据状态用假设法判断

本题难度：简单

4、选择题  关于重力的方向，下列说法正确的是（　　）
A．总是竖直向下
B．总是指向地心
C．总是与支持物体的支持面垂直
D．总是垂直地面向下

参考答案：重力方向是竖直向下的，或者说垂直于当地的水平面，故BCD错误，A正确．
故选A．

本题解析：

本题难度：一般

5、选择题  关于重力以下说法正确的是（?）
A．重力的方向总是垂直地面向下的
B．把空气中的物体浸入水中，物体所受重力变小
C．挂在绳上静止的物体，它受到的重力就是绳对它的拉力
D．同一物体在地球各处重力大小不一定相同

参考答案：D

本题解析：重力的方向总是竖直向下，但不一定是垂直地面向下，比如在斜面上，A错误；重力，其大小只和质量，重力加速度g有关，与其他因素无关，B错误；绳子的拉力施力物体是绳子，重力的施力物体是地球，两者的施力物体不同，不是一个力，但二力平衡，大小相等，C错误；由于重力加速度随着维度，高度的变化而变化，所以同一物体在地球各处重力大小不一定相同，D正确

本题难度：一般
