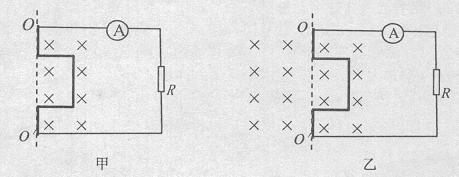

1、选择题  一个U形金属线框在匀强磁场中绕OO" 轴以相同的角速度匀速转动，通过导线给同一电阻R供电，如图甲、乙所示。其中甲图中OO" 轴右侧有磁场，乙图中整个空间均有磁场，两磁场磁感应强度相同。则甲、乙两图中交流电流表的示数之比为

A．1：
B．1：2
C．1：4
D．1：1

参考答案：A

本题解析：甲图中的磁场只在轴的右侧，所以线框只在半周期内有感应电流产生，如图甲，电流表测得是有效值，所以

?

本题难度：一般

2、简答题  如图所示为交流发电机示意图，匝数为n=100匝的矩形线圈，边长分别为10 cm和20 cm，内阻为 5 Ω，在磁感应强度B="0.5" T的匀强磁场中绕OO′轴以502 rad/s的角速度匀速转动，线圈和外部 20 Ω的电阻R相接.求：

（1）当S断开时，电压表的示数；
（2）当电键S合上时，电压表和电流表的示数；
（3）通过电阻R的电流最大值是多少？电阻R上所消耗的电功率是多少？

参考答案：(1)50 V (2)40 V 2 A (3)2?A 80 W

本题解析：（1）感应电动势最大值
Em=nBSω=100×0.5×0.1×0.2×502 V=50V
当S断开时，电压表的示数为电源电动势有效值E=="50" V.
(2)当电键S合上时，根据闭合电路欧姆定律
I=?A="2.0" A
U=IR=2×20 V="40" V
即电流表示数为2 A,电压表示数为40 V.
（3）通过R中电流的最大值Im=I=2?A
电阻R上所消耗的电功率P=IU=2×40W="80" W.

本题难度：简单

3、选择题  左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为 (?)

A．110V
B．156V
C．220V
D．311V

参考答案：B

本题解析：从u-t图象看出，每个周期的前半周期是正弦图形，其有效值为220V；后半周期电压为零。根据有效值的定义，，得U=156V，选B
点评：在求解交变电流有效值时，要理解其定义根据定义求解，一般时候设的时间为一个周期，根据热效应求解，正弦和余弦交变电流的峰值和有效值总是差0.707倍

本题难度：一般

4、选择题  如图所示区域内存在匀强磁场，磁场的边界由x轴和曲线围成（x≤2m），现把一边长为2m的正方形单匝线框以水平速度v=l0m/s水平匀速地拉过该磁场区，磁场区的磁感应强度为0.4T，线框电阻R=0.5Ω，不计一切摩擦阻力，则

A．水平拉力F的最大值为8N
B．拉力F的最大功率为12.8W
C．拉力F要做25.6J的功才能让线框通过此磁场区
D．拉力F要做12.8J的功才能让线框通过此磁场区

参考答案：C

本题解析：试题分析：线框通过磁场区域，感应电流先增大然后减小，形成正弦交流电，周期为2l/v=0.4s，感应电动势最大值为Em=Blv=8V，有效值为V，感应电流最大值为16A，有效值为A，则水平拉力最大值为Fm=BIml=12.8N，A错误；拉力的最大功率为Pm=Fmv=128W，B错误；线框匀速通过，拉力做功等于焦耳热，Q=I2Rt=25.6J，C正确，D错误。

本题难度：困难

5、选择题  下列数据不属于交流电有效值的是（?）
A．交流电表的的读数
B．家庭电路中灯泡的额定电压
C．电容器的耐压值
D．保险丝的额定电流

参考答案：C

本题解析：交流电表的示数为有效值，灯泡的额定电压为有效电压，保险丝的额定电流为有效电流值，电容器的耐压值是瞬时值，所以选C
点评：关键是对生活中各种电器的铭牌上的数字正确理解

本题难度：一般
