1、实验题  （6分）用电流表和电压表测1节干电池的电动势和内电阻，如图中给出了A、B两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用______电路。正确选用电路后，实验时经测量得出的数据如下表，请在下图C的方格纸上画出U-I图线。利用图线可求出电源电动势为______V，内电阻为_______Ω（结果均保留到小数点后两位）
。

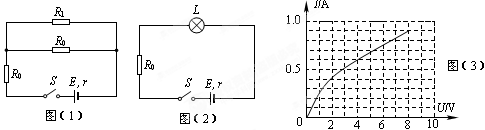

2、计算题  如图（1）所示的电路中，电源电动势E＝10V，内电阻r＝1Ω，两个相同的定值电阻R0＝9Ω，R1＝18Ω，且不随温度而变化。（1）求通过电阻R1中的电流；（2）若在电路中将两个并联电阻R1、R0换成一个灯泡L(7.2W，0.9A），如图（2）所示，该灯泡的伏安特性曲线如图（3）中实线所示。则接入电路后，灯泡的实际功率为多少？
某学生的解法如下：RL＝, I＝，代入P＝I2RL即可求出灯泡的实际功率。
请你判断该同学的解法是否正确？若正确，请解出最终结果；若不正确，请用正确方法求出灯泡的实际功率。

3、实验题  在“测量金属导体电阻率”的实验中
（1）用螺旋测微器测金属丝的直径如图（1）所示，该金属丝的直径为?mm。
（2）已知金属丝的电阻大约为10Ω，现选取如下器材测量金属丝的电阻：
A、电流表：量程是0～0.6A，内阻是0.5Ω；
B、电压表：量程是0～3V，内阻是6 kΩ；
C、滑动变阻器：阻值为0～20Ω；
D、蓄电池6V；
E、开关一个，导线若干。
现提供如图（2）A、B两种电路图，为了尽量准确确地测量金属丝的电阻，应选择?电路图（填写序号“A”或“B”）
?
（3）在某次测量中，电压表和电流表的示数如图（3）所示，则金属丝电阻R＝?Ω。

4、实验题  用下图所示电路测定电池的电动势E和内电阻r

上图是根据实验数据作出的 U—I图线，根据图线得出电池的电动势E = ________V，电池的内阻r =______Ω．

5、选择题  如图所示是用电压表和电流表测电阻的一种连接方法．为待测电阻，如果考虑到仪表本身电阻对测量结果的影响，则（?）

A．电压表读数大于两端的实际电压，电流表读数大于通过的实际电流
B．电压表读数大于两端的实际电压，电流表读数等于通过的实际电流
C．电压表读数等于两端的实际电压，电流表读数大于通过的实际电流
D．电压表读数等于两端的实际电压，电流表读数等于通过的实际电流
