1、计算题  如图所示电路，图中的电压表和电流表都是理想的电表，电阻R1=10Ω，R2=3Ω，R3=2Ω。保持S1闭合，开关S2接通和断开时电源的总功率之比是9：5。求：
（1）电源的内电阻r；
（2）开关S2接通和断开时电压表的示数之比；
（3）开关S2接通和断开时电流表的示数之比。

2、实验题  某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。

（1）所得实验数据如下表，请在直角坐标系上画出U-I图象。

（2）根据所画U-I图象，可求得电流I=0.20 A时电源的输出功率为____W。（保留两位有效数字）

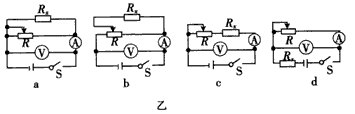

（3）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是____。(Rx阻值未知)

3、选择题  如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t=0时刻，bc边与磁场区域左边界重合。现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图象是（    ）


A          B               C             D

4、简答题  在图甲中，电源的电动势E=9.0V，电源内电阻可忽略不计；G为小量程的电流表，电流表内阻Rg保持不变，R为热敏电阻，其电阻值与温度的变化关系如图乙的R-t图线所示．闭合开关S，当R的温度等于20°C时，电流表示数I1=2mA，则当电流表的示数I2=3.6mA时，热敏电阻R的温度为多少？

5、选择题  在如图所示的电路中，当变阻器R3的滑动头P由a端向b端移动时

[? ]
