1、实验题  用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量．

①旋动部件________，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的_______（填“0”刻线或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准

参考答案：（1）? S?（3）? T?“0”刻线? (4)? A CD

本题解析：①电表使用前要调节调零旋钮，使指针指在0刻线位置，故调节S旋钮；
③欧姆表测量前要进行欧姆调零，故调节T旋钮；使指针对准电阻的“0”刻度线；
④指针偏转度过小，说明电阻偏大，故需选择较大的倍率；每次换挡要重新调零；故选ACD；

本题难度：一般

2、实验题  用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。
（1）测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝___________。

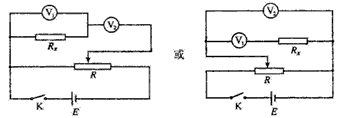

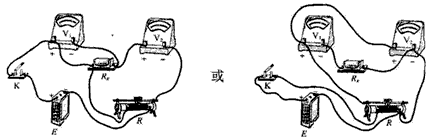

参考答案：（1）（2）（3）或

本题解析：

本题难度：困难

3、实验题  某学习小组探究电学元件的伏安特性曲线。
①甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有下列器材可供选择：
电压表V（量程5V，内阻约为5kΩ）
直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1Ω）
电流表A2（量程150mA，内阻约为2Ω）
滑动变阻器R1（阻值0 ~ 200Ω）
滑动变阻器R2（阻值0 ~ 10Ω）
实验中电流表应选______，滑动变阻器应选______；（填写器材代号）
以下的四个电路中应选用_________进行实验。

②乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线，如图所示。然后他用图所示的电路给三个元件分别供电，并测出给元件1和元件2供电时的电流和电压值，分别标在图上，它们是A点和B点。已知R0=9.0Ω，则该电源的电动势_______V，内电阻_______Ω。这个电源给元件3供电时，元件3的电功率P=_______W。

参考答案：①A1?R2 ?A?② 3.0? 1.0? 0.2

本题解析：①灯泡的规格为“3.6V，1.2W”，则灯泡的额定电流I=1/3A=333mA,灯泡的电阻Rx=10.8Ω，观察所给器材的规格，电流表应该用量程为350mA的A1，测量灯泡的伏安特性曲线，电流需要从0调起，所以应该滑动变阻器用分压式接法，所以用R2；据?Rx2=10.82<RARV=5000,所以电流表应用外接法，所以实验电路要选择A图。②据闭合电路欧姆定律，测量元件1时有：E=IARA+IAr+IAR0,据图可知IA=0.08A，ua=2.2v,则RA=27.5Ω，测量元件2时有：E=IBRB+IBr+IBR0，据图可知IB=0.15A,UB=1.5v,则RB=10Ω，代入数据后可求电源电动势E=3.0v，电源内阻r=1.0Ω。在图3 中，过电压轴的3v、A、B几点画一直线交于电流轴，该直线就是外电压随电流的变化图，图线与1、2、3元件的图像较点正是这几个元件接在该电源上的实际工作状态，所以可以看出元件3的电压U3=1v，电流I3=0.2A，所以元件3的功率为P=UI=0.2w。

本题难度：一般

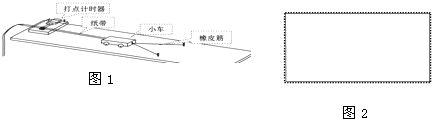

4、填空题  （1）某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验装置如图所示，图1中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时橡皮筋对小车做的功记为W．当我们用2条、3条…完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放．小车每次实验中获得的速度由打点计时器所打的纸带测出．
若在实验中木板是水平放置的，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是：（　　）
A．橡皮筋处于原长状态
B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处
D．小车还未到达两个铁钉的连线处
（2）某同学用“伏安法”测量一个额定功率为1W、阻值约为5Ω的电阻Rx．
实验室中现有如下实验器材：
A．电流表A1（量程0～0.6A，内阻约为0.2Ω）
B．电流表A2（量程0～3A，内阻约为0.05Ω）
C．电压表V1（量程0～3V，内阻约为3kΩ）
D．电压表V2（量程0～15V，内阻约为15kΩ）
E．滑动变阻器R1（0～500Ω）
F．滑动变阻器R2（0～10Ω）
G．蓄电池E（电动势约为12V，内阻不计）
H．开关、导线若干
为了较准确的测量Rx的阻值，要求电压从零开始调节，多测几组数据，画出U-I图象，从而求出Rx的阻值．
2流表应选______、电压表应选______、滑动变阻器应选______?（填器材前的字母序号）．
②在图2方框内画出该实验的电路图．

参考答案：（1）若木板水平放置，对小车受力分析可知，小车速度最大时小车受到的合力应为零，即小车受到的橡皮筋拉力与摩擦力相等，橡皮筋应处于伸长状态，小车还未到达两个铁钉的连线处，所以BD正确AC错误；
（2）①流过额定功率为1W、阻值约为5Ω的电流约：I=

本题解析：

本题难度：一般

5、实验题  （18分）
（1）某同学欲将量程为200μA的电流表G改装成电压表。

①该同学首先采用如图所示的实验电路测量该电流表的内阻Rg，图中R1、R2为电阻箱。他按电路图连接好电路，将R1的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是?。（选出下列必要的步骤，并将其序号排序）
a．记下R2的阻值
b．调节R1的阻值，使电流表的指针偏转到满刻度
c．闭合S2，调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半
d．闭合S2，保持R1不变，调节R2的阻值，使电流表的指针偏转到满刻度的一半
②如果按正确操作步骤测得R2的阻值为500Ω，则Rg的阻值大小为?；（填写字母代号）
A．250Ω
B．500Ω
C．750Ω
D．1000Ω
