1、选择题 用多用电表测直流电压U和测电阻R时,若红表笔插入多用表的(+)插孔,则
[? ]
A.测U时电流从红表笔流入多用表?
B.测U时电流从红表笔流出多用表
C.测R时电流从红表笔流入多用表?
D.测时R电流从红表笔流出多用表
参考答案:AC
本题解析:
本题难度:简单

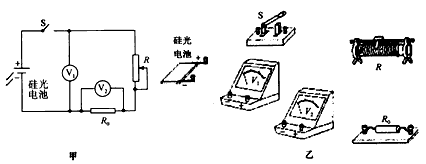

2、实验题 硅光电池是一种可将光能转换为电能的器件。某同学用图甲所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻,电压表视为理想电压表。
(1)请根据图甲,用笔画线代替导线将题图乙中的实验器材连接成实验电路。
(2)若电压表V2的读数为U0,则I= ____ mA
(3)实验一:用一定强度的光照射硅光电池,调节滑动变阻器,通过测量得到该电池的U-I曲线a。见图丙,由此可知电池内阻____(填“是”或“不是”)常数,短路电流为____ mA,电动势为____V。
(4)实验二:减小实验一中光的强度,重复实验,测得U-I曲线b,见图丙。当滑动变阻器的电阻为某值时,若实验一中的路端电压为1.5V,则实验二的路端电压为_________V(计算结果保留两位有效数字)。
参考答案:(1)
(2)
(3)不是;0.295(0.293-0.297);2.67(2.64~2.70)V
(4)0.70(0. 68~0.72)V
本题解析:
本题难度:困难

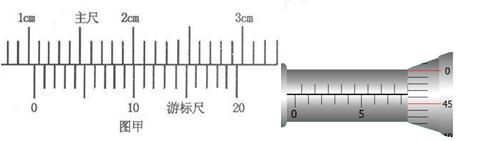

3、实验题 一同学用游标卡尺测一摆球的直径时,游标卡尺上的游标尺和主尺的相对位置如图甲所示,则这一摆球的直径是?cm;该同学用螺旋测微器测另一摆球的直径时螺旋测微器上的示数如图乙所示,则该摆球的直径为?cm.
参考答案:1.055; 0.846
本题解析:略
本题难度:一般
4、选择题 使用多用电表的欧姆挡测电阻时,用“×100”挡测量一个电阻的阻值,发现表针偏转角度极小,正确的判断和做法是
[? ]
A.被测电阻值很大
B.被测电阻值很小
C.为了把电阻值测得更准一些,应换用“×1k”挡,重新欧姆调零后再测量
D.为了把电阻值测得更准一些,应换用“×10”挡,重新欧姆调零后再测量
参考答案:AC
本题解析:
本题难度:一般
5、简答题 现有器材:①一个量程为10.0mA、内阻约30Ω-40Ω的电流表
②定值电阻R1=150Ω
③定值电阻R2=100Ω
④单刀单掷开关K
⑤导线若干.
要求利用这些器材测量一节干电池(电动势约1.5V)的电动势.

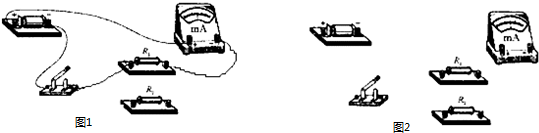

实验步骤为:先按图1连接电路,得出I1=
按实验原理,需要两组实验数据才能求解E.
(1)请在图2中连接另一个实验电路,测得电流I2
(2)用已知量R1、R2和直接测得量I1、I2表示待测电动势的表达式为E=______.
参考答案:(1)本题提供了两只定值电阻及开关、导线等,要求测量电池的电动势,这是一个设计性实验,原理是利用闭合电路欧姆定律E=I(R外+r)=I(R+RA+r),只需改变R测两次电流的值便可求出电动势E的值.但应注意:改变R时R的阻值不能过小,防止电流过大,超过电流表的量程,本题如将R2接入电路或R1和R2并联后接入电路,经估算会超过电流表的量程,故第一次把R1接入电路,第二次把R1、R2串联后接入电路,实现R的两次改变.
故电路图如图所示:
(2)由闭合电路欧姆定律得:
E=I1(R1+RA+r),E=I2(R2+R1+RA+r)
解得:E=I1I2I1-I2R2
故答案为:(1)如图,
(2)I1I2I1-I2R2
本题解析:
本题难度:一般
