1、选择题  穿过闭合回路的磁通量Φ随时间t变化的图象分别如图中①～④所示．下列关于回路中产生的感应电动势的论述中正确的是（　　）

A．图①中回路产生的感应电动势恒定不变
B．图②中回路产生的感应电动势一直在交大
C．图③中回路在O～tl时间内产生的感应电动势小于在tl～t2时间内产生的感应电动势
D．图④中回路产生的感应电动势先变小后变大

2、计算题  如图所示，在跟匀强磁场垂直的平面内放置一个折成锐角的裸导线MON，∠MON=α。在它上面搁置另一根与ON垂直的导线PQ，PQ紧贴MO，ON并以平行于ON的速度V，从顶角O开始向右匀速滑动，设裸导线单位长度的电阻为R0，磁感强度为B，求回路中的感应电流。

3、选择题  穿过一个电阻为1Ω的单匝闭合线圈的磁通量始终是每秒均匀的减小2Wb，则（　　）
A．线圈中的感应电动势一定是每秒减小2V
B．线圈中的感应电动势一定是每秒增加2V
C．线圈中的感应电流一定是每秒减少2A
D．线圈中的感应电流一定是2A

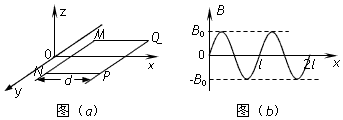

4、选择题  一个矩形金属框MNPQ置于xOy平面内，平行于x轴的边NP的长为d，如图（a）所示。空间存在磁场，该磁场的方向垂直于金属框平面，磁感应强度B沿x轴方向按图（b）所示正弦规律分布，x坐标相同各点的磁感应强度相同。当金属框以大小为v的速度沿x轴正方向匀速运动时，下列判断正确的是

[? ]
A．若d=l，则线框中始终没有感应电流
B．若d=l/2，则当线框的MN边位于x=l处时，线框中的感应电流最大
C．若d=l/2，则当线框的MN边位于x=l/4处时，线框受到的安培力的合力最大
D．若d=3l/2，则线框中感应电流周期性变化的周期为l/v

5、选择题  如图所示，光滑U型金属导轨PQMN水平固定在竖直向上的匀强磁场中，磁感应强度为B，导轨宽度为L．QM之间接有阻值为R的电阻，其余部分电阻不计．一质量为m，电阻为R的金属棒ab放在导轨上，给棒一个水平向右的初速度v0使之开始滑行，最后停在导轨上．由以上条件，在此过程中可求出的物理量有（　　）
A．电阻R上产生的焦耳热
B．通过电阻R的总电荷量
C．ab棒运动的位移
D．ab棒运动的时间
