1、实验题  现有一特殊电池，它的电动势E约为9 V，内阻r约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5 Ω，R为电阻箱，阻值范围0～999.9 Ω，R0为定值电阻，对电路起保护作用．

(1)实验室备有的定值电阻R0有以下几种规格：
A．10 Ω　B．50 Ω
C．150 Ω? D．500 Ω
本实验选用哪一种规格的定值电阻最好？________
(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝______V，内阻r＝________Ω.

2、实验题  （10分）某学习小组研究用碳丝做成的电阻导电规律。在实验中测得电阻两端的电压与通过电流的数据如下表：

（1）粗测其电阻，应选择多用电表　_____________（选填“1”、“×10”或后，“×100”）分倍率的电阻挡；调零将表笔分别与电阻的两端连接，示数如图所示，结果为_________Ω。

（2）利用测量的数据，在所给的坐标纸上描点画出该电阻的伏安特性曲线。

（3）根据画出的伏安特性曲线可知，该导体的电阻率随温度升高而________________（填“增大”、“减小”或“不变”）。
（4）若把该电阻R接入图示电路时，电流表的读数为0.10A，已知A、B两端电压恒为3.0V，则定值电阻R0阻值为_____________Ω。

3、实验题  有一个小灯泡上标有“3V 0.2A”字样，现要测量该灯泡的伏安特性曲线，有下列器材可供选用：?
A．电压表（0—3V，内阻1kΩ）? B．电压表（0—15V，内阻5kΩ）
C．电流表（0—0.3A，内阻2Ω）? D．电流表（0—0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，1A）?F．滑动变阻器（1000Ω，0.5A）
G．直流电源（6V，内阻不计）另有开关一个、导线若干．?
(1)实验中电压表应选?，电流表应选?，滑动变阻器应选?．（只填器材的字母代号）．
(2)在虚线框中画出实验电路图，要求电流、电压能从零开始变化．

(3)下面是四位同学在实验操作前根据他们的猜想分别做出的小灯泡的伏安特性曲线草图，其中最接近事实的是———————（填选项字母）

4、实验题  根据试题的要求填空：

⑴图（甲）为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为20～30kΩ的定值电阻，测量的某些操作步骤如下：
①调节可调节部件__ ___，使电表指针停在__? _位置；
②调节可调节部件K，使它在尖端指向__? __位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。
⑵在用多用表测量另一电阻的阻值时，（所有操作都正确）电表的读数如图（乙）所示，该电阻的阻值为_ _。
（3）有一个待测电阻约为20Ω，若利用伏安法来进行测量，已知RV约1kΩ、RA约为0.1Ω、为减小测量的误差，应该选用下面的那个电路图？

甲图?乙图
A．甲图?
B．乙图
C．两个图都可以

5、实验题  在描述小灯泡的伏安特性曲线的实验中：
（1）为了减少实验误差，电流表采用_________（填“外接法”或“内接法”）。滑动变阻器以_________（填“分压式”或“限流式”）方式接入电路。

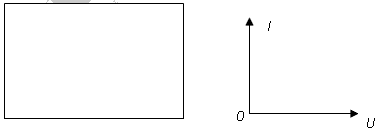

（2）将电路图画在下图的方框中。
（3）建立I－U坐标系如图所示，根据你以前所做实验的情况画出图线的大致形状。
