1、简答题  如图所示的电路中，电阻R1=12Ω，R2=R3=R4=6Ω．当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W．问电键S闭合后，电压表及电流表的示数各是多大（电流表的内阻忽略不计，电压表的内阻非常大）？

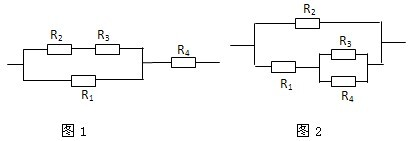

参考答案：当S断开时电路如图1，并联部分电阻为：R并=6Ω?
总电阻R=R并+R4=12Ω；
由欧姆定律可得：
电流I=UR=1212A=1A；
由功率公式可知：E=PI=131=13V；
由闭合电路欧姆定律可知；
E=U+Ir
解得：r=13-121=1Ω

；
S闭合时电路如图2
电路中R34的电阻为：
R34=3Ω；
电路中总电阻R=15×615+6=307
则电压表示数为：?UV=307307+1×13=10.5V?
电路中流过R2的电流：
?I2=UVR2=10.56=1.75A?
流过R3的电流：?I3=12×10.515=0.35?A
IA=I2+I3=1.75+0.35=2.1A
故电压的示数为10.5V，电流表示数为2.1A

本题解析：

本题难度：一般

2、选择题  现在手机屏幕流行电阻屏与电容屏，电阻屏使用时利用压力使上下电极导通，通过改变面板电压来输入信息。电容屏使用时利用接触物与触摸屏作为电容的两极使它们之间形成一个电场，通过改变接触点与触摸屏四个角之间电容来输入信息，则（　　）
A．电容屏和电阻屏的触摸屏顶部都必须是柔软的
B．手机贴膜必须是导电的
C．普通的塑料手写笔无法使用于电容屏手机
D．戴着一般手套仍能轻松直接使用电容屏手机

参考答案：C

本题解析：由题意知，电阻屏需要柔软的，电容屏需要能改变电容的，ABD错误；C正确。

本题难度：简单

3、选择题  如图所示的电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是（　　）
A．电流表读数变大，电压表读数变小
B．灯泡L1变亮
C．电源的输出功率可能变大
D．电容器C上电荷量增大
