1、选择题  在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如图8所示的四个图中，能正确反应其工作原理的是?

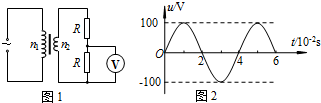

2、选择题  图1中的变压器为理想变压器，原线圈的匝数n1与副线圈的匝数n2之比为10：1．变压器的原线圈接如图2所示的正弦式电流，两个20Ω的定值电阻串连接在副线圈两端．电压表V为理想电表．则（　　）

A．原线圈上电压的有效值为100V
B．原线圈上电压的有效值约为70.7V
C．电压表V的读数为5.0V
D．电压表V的读数约为3.5V

3、选择题  图中B为理想变压器，接在交变电压有效值保持不变的电源上，L为指示灯，灯泡L1和L2完全相同（其阻值均恒定不变），R是一个定值电阻，电压表、电流表都为理想电表。开始时开关S是闭合的，当S断开后，下列说法正确的是

[? ]
A．电压表的示数变大?
B．电流表A1的示数变大
C．电流表A2的示数变大?
D．灯泡L1的亮度变亮

4、选择题  一盏额定功率为40W的安全灯，它的额定电压为36V，用变压器（可视为理想变压器）将220V交变电压降为36V对该灯供电，在接通电路后,所用变压器的
A．原、副线圈的端电压之比等于9:55
B．原、副线圈的匝数之比等于55:9
C．原线圈中通过的电流约为1.11A
D．原线圈中输入的电功率约为244W
