参考答案：B

本题解析：

本题难度：简单

2、选择题  正弦式电流经过匝数比为＝的变压器与电阻R、交流电压表 V、交流电流表A按如图6甲所示方式连接，R＝10 Ω.图乙所示是R两端电压U随时间变化的图象，Um＝10?V，则下列说法中正确的是? (　　)

A．通过R的电流iR随时间t变化的规律是iR＝
cos100πt(A)
B．电流表A的读数为0.1 A
C．电流表A的读数为?A
D．电压表的读数为Um＝10?V

参考答案：AB

本题解析：由图乙所示图象知T＝2×10－2 s，f＝50 Hz，ω＝2πf＝100π rad/s，Im＝＝?A，故iR＝cos100πt(A)，A正确．再根据＝，I2＝＝1 A知，I1的有效值为0.1 A，B正确，C错误．电压表读数应为副线圈电压的有效值，U＝＝10 V，故D错误．

本题难度：一般

3、选择题  如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1=20Ω，R2=30Ω，C为电容器，已知通过R1的正弦交流电如图乙所示，则
?
[? ]
A.交流电的频率为0.02Hz
B.原线圈输入电压的最大值为
C.电阻R2的电功率约为6.67 W
D.通过R3的电流始终为零

参考答案：C

本题解析：

本题难度：一般

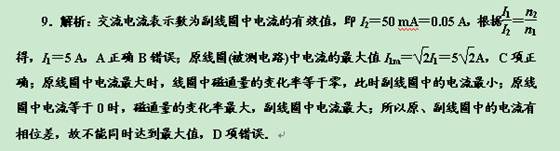

4、选择题  利用如图所示的电流互感器可以测量被测电路中的大电流，若互感器原、副线圈的匝数比n1∶n2＝1∶100，交流电流表A的示数是50 mA，则?(　　)
A．被测电路的电流的有效值为5 A
B．被测电路的电流的平均值为0.5 A
C．被测电路的电流的最大值为5 A
D．原、副线圈中的电流同时达到最大值
