1、选择题  如图所示是某款理发用的电吹风的电路图，它主要由电动机M和电热丝R构成．当调节开关S1、S2的通断，可使电动机驱动风叶旋转，将冷空气从进风口吸入，从出风口吹出冷风或热风。已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率为1 000 W．关于该电吹风，下列说法正确的是(　　)

A．电热丝的电阻为55 Ω
B．当开关S2闭合、S1断开时，电吹风吹出冷风
C．当电吹风吹冷风时，电热丝每秒钟消耗的电能为1 000 J
D．当电吹风吹热风时，电动机每秒钟消耗的电能为1 120 J

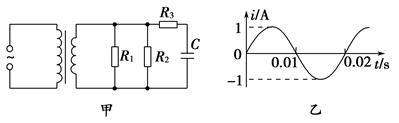

2、选择题  如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20 Ω，R2＝30 Ω，C为电容器．已知通过R1的正弦交流电如图乙所示，则(　　)．

A．交流电的频率为0.02 Hz
B．原线圈输入电压的最大值为200V
C．电阻R2的电功率约为6.67 W
D．通过R3的电流始终为零

3、计算题  （11分）如图甲所示，长、宽分别为L1="0.05" m、L2="0.04" m的矩形金属线框位于竖直平面内，其匝数为n =400，总电阻为r =1 Ω，可绕其竖直中心轴O1O2转动.线框的两个末端分别与两个彼此绝缘的铜环C、D焊接在一起，并通过电刷和一个R=9 Ω的定值电阻相连.线框所在空间有水平向右均匀分布的磁场，磁感应强度B=" 0.25" T .线框从图示位置（线框平面和磁场垂直）开始在外力的驱动下绕其竖直中心轴以角速度ω=l00rad/s匀速转动.求：

（1）电阻R消耗的电功率P；
（2）从图示位置转过90°的过程中，通过电阻R的电荷量q.

4、计算题  电饭锅是家庭常用的电器，电阻为48.4Ω，该电饭锅标有“220V、1000W”。
试求：（1）该电饭锅正常工作时的电流大小；
（2）若煮熟一次米饭需106J的电能，则用该电饭锅完成此次煮饭需多长时间？

5、选择题  在图所示电路中，M是直流电动机，R是保护电阻，阻值等于1Ω，A、B间输入12V的电压，若把电动机的转子刹住，电路中的电流为8A．若使电动机的转子正常运转，通过转子线圈的电流为2A．此时电动机的输出功率为(　　)

A．18 W? B．20 W?
C．22 W?D．24 W
