1、实验题  某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。
（1）现有电源（4V，内阻可不计），滑动变阻器（0~50Ω，额定电流2A），开关和导线若干，以及下列电表
A.电流表(0~3A，内阻约0.025Ω)
B.电流表(0~0.6A，内阻约0.125Ω)
C.电压表(0~3V，内阻约3kΩ)
D.电压表(0~15V，内阻约15kΩ)

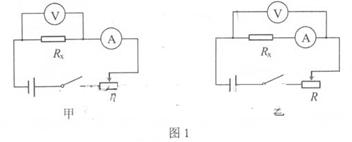

为减小测量误差，在实验中，电流表应选用?，电压表应选用? _(选填器材前的字母)；实验电路应采用图1中的?（选填“甲”或“乙”）

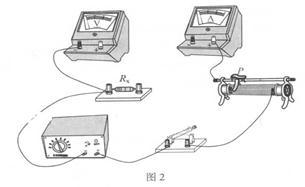

（2）图2是测最Rx的实验器材实物图，图中已连接了部分导线.请请根据在(1)问中所选的电路图，补充完成图2中实物间的连线.

（3）接通开关，改变滑动变阻器画片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示，可得该电阻的测量值=?Ω(保留两位有效数字)。

（4）若在（1）问中选用甲电路，产生误差的主要原因是?；若在（1）问中选用乙电路产生误差的主要原因是?。（选填选项前的字母）
A. 电流表测量值小于流经Rx的电流值
B. 电流表测量值大于流经Rx的电流值
C. 电压表测量值小于Rx两端的电压值
D. 电压表测量值大于Rx两端的电压值

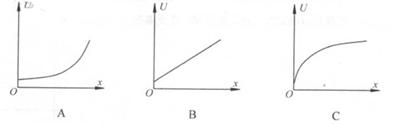

（5）再不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻Rx两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是 ?。

参考答案：（1）电流表B ；电压表C；外接法即甲图。（2）略（3）5.2Ω （4）B、D（5）A

本题解析：（1）电压表C，理由是有滑动变阻器限压，且15V量程太大，读数误差太大；电流表B，理由是即使电压表满偏，最大电流为0.6A；外接法即甲图，理由是，即小电阻，适合采用安培表外接法，即甲图。
（2）或者
（3）根据读数I=0.50A，U=2.60V，即电阻为5.2Ω
（4）甲图误差因为电流表测量电阻和电压表总电流，乙图误差因为电压表测量电流表和电阻的总电压，因此答案分别为B、D
（5）由于电流,,通过数学函数图像即
答案为A
【考点定位】闭合电路欧姆定律

本题难度：一般

2、实验题  为了测量一精密金属丝的电阻率：

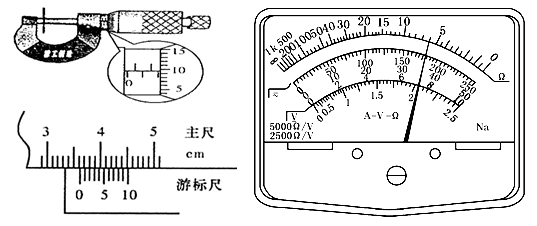

小题1:先用多用电表×1Ω挡初测其电阻为______Ω，然后用螺旋测微器测其直径为?mm，游标卡尺测其长度是?mm。
小题2:除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V1(量程3V，内阻约为15kΩ)? B．电压表V2(量程l5V，内阻约为75 kΩ)
C．电流表A1(量程3A，内阻约为0.2 Ω)? D．电流表A2(量程600mA，内阻约为1Ω)
E．滑动变阻器R1(0～5Ω，0.6 A)? F．滑动变阻器R2(0～2000Ω，0.1 A)
G．输出电压为3V的直流稳压电源E? H．电阻箱
I．开关S，导线若干?
为了减小实验误差，需进一步测其电阻而采用伏安法，则上述器材中应选用的实验器材有(填代号)______________。请在方框内设计最合理的的电路图并实物连线。但用该电路电阻的测量值______真实值（选填大于、等于或小于）。如果金属丝直径为D，长度为L,所测电压为U,电流为I,写出计算电阻率____________________

参考答案：
小题1:6；2.095；36.20
小题2:A,D,E,G,I;? <; UπD2/4IL

本题解析：解答：解：小题1:由图示多用电表可知，待测电阻阻值是6×1Ω=6Ω；由图示螺旋测微器可知，固定刻度示数是2mm，
可动刻度示数是10.0×0.01mm=0.100mm，则螺旋测微器示数是2mm+9.5×0.01mm=2.095mm；由图示游标卡尺可知，主尺示数是3.6cm=36mm，游标尺示数是2×0.1mm=0.2mm，则游标卡尺示数是36mm+0.2mm=36.2mm；
小题2:实验需要G电源，I开关与导线，电源电动势为3V，因此电压表应选：A．电压表V1（量程3V，内阻约为15kΩ）；
通过待测电阻的最大电流约为I==0.5A，则电流表应选：D．电流表A2（量程600mA，内阻约为1Ω）；为保证电路安全方便实验操作，滑动变阻器应选：E．滑动变阻器R1（0～5Ω，0.6A）；
故需要的实验器材是：A、D、E、G、I．
为测多组实验数据，滑动变阻器应采用分压接法，=6，=250，＞，电流表应采用外接法，实验电路图如图甲所示，根据实验电路图连接实物电路图，如图乙所示；电流表采用外接法，由于电压表的分流作用，电流测量值偏大，由R=可知，待测电阻测量值比真实值小．
由电阻定律可知，R=ρ，R=，则电阻率ρ=．

故答案为：小题1: 6，2.095，36.2；
小题2:A、D、E、G、I，电路图如图甲所示，实物电路图如图乙所示，小于，．

本题难度：一般

3、实验题  (1) (6分)如图a是某同学做“研究匀变速直线运动”实验时获得的一条纸带.
①打点计时器电源频率为50Hz.A、B、C、D、E、F、G是纸带上7个连续的点，F点由于不淸晰而未画出.试根据纸带上的数据，推测F点的位置并在纸带上标出，算出对应的速度vF=_______m/s(计算结果保留两位有效数字）
②图b是该同学根据纸带上的数据，作出的v-t图象.根据图象，t=0时加速度a= _______m/s2(计算结果保留两位有效数字）


(2) (12分）
某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：

直流电源E，电压6V，内阻不计；
小直流电动机M；
电压表V1，量程0～0.6V，内阻约3k；
电压表V2，量程0～6V，内阻约15k；
电流表A1，量程0～0.6A，内阻约1；
电流表A2，量程0～3A，内阻约0.5；
滑动变阻器R，0～10，2A；
电键S一只，导线若干。
①首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选?。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻?，这个结果比真实值偏?（选填“大”或“小”）。

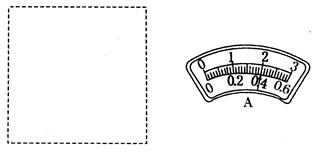

②在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）
③当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是?W。

参考答案：(1)①如图,?②5.0


(2) ①V1? 0.5?小 ②
③1.72

本题解析：(1)①如图,?②本题可应用逐差法求加速度=5 m/s2 (2) ①线圈内阻约为1欧，额定电流为1A，当不转动时为纯电阻电路，两端电压最大为0.5V，电压表选择V1?，由欧姆定律电阻R=U/I=0.5?, ②滑动变阻器采用分压，电流表采用外接法③电流表示数为0.4A，电动机功率为UI=1.8W，焦耳热功率为=0.08，输出功率为1.8W-0.08W=1.72W

本题难度：一般

4、填空题  有一个小灯泡上标有“4.8V，2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方酽的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V．内阻3kΩ）：
B．电压表V2（0～15V．内阻15kΩ）；
C．电流表A（0～0.6A，内阻约1Ω）；
D．定值电阻R1=3kΩ；
E．定值电阻R2=15kΩ；
F．滑动变阻器R（最大电阻10Ω，允许最大电流2A）；
G．学生电源（电动势6V，内阻不计）；
H．开关S及导线若干．
（1）实验中所用电压表应选用______，定值电阻应选用______．（填写字母序号）
（2）为尽量减小实验误差，并要求从零开始多取几组数据，画出满足实验要求的电路图．

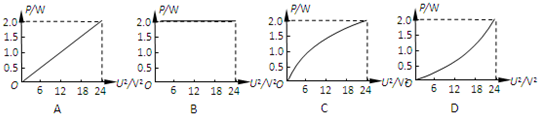

（3）利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是______，图中四个图象中可能正确的是______．

参考答案：（1）由题意可知，灯泡的额定电压为4.8V，而给出的电压表中有15V和3V两种，选用15V的电压则误差较大；而选用3V的电压表，则量程偏小，故可以串联一个电阻进行分压；由题意可知，选择3KΩ的电阻可以使量程扩大为2倍，故选用D即可；故可以选取3V的电压表和3kΩ的电阻串联充当电压表使用；
（2）因题目中要求多测几组数据进行作图，故实验中选用分压接法，并且将R1与电压表串联充当电压表使用，电流表采用电流表外接法；


故原理图如右图所示；
（3）电压表V1（0～3V．内阻3kΩ），定值电阻R1=3kΩ；选取3V的电压表和3kΩ的电阻串联充当电压表使用，使量程扩大为2倍，
所以电压表读数UV与此时小灯泡两端电压U的定量关系是UV=12U．
由功率公式可得：P=U2R；若R为定值的话，则P与U2应为一次方程；但因为灯泡电阻随温度的变化而变化，故功率随温度不再是线性关系，而是随着电压的增大，而使功率减小，故P与U2图象应为C；
故答案为；（1）A，D；?（2）如图所示；（3）UV=12U，C．

本题解析：

本题难度：一般

5、填空题  如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数没有显著变化，则P应接在?处，此时电阻的测量值?（填“偏大” 或“偏小” ）。

参考答案：a?、偏小

本题解析：安培表读数没有显著变化，则说明电压表分流不严重，即被测电阻阻值和电压表相差很多，所以应采用电流表的外接法，此时由于电压表的分流，测得的电流比实际电流要大，而测量的电压为准确值，所以测量值要偏小
点评：只有清楚实验误差的来源，才能去更好的减小实验误差

本题难度：简单
