高中物理知识点总结《静电现象》高频试题特训(2020年最新版)(四)

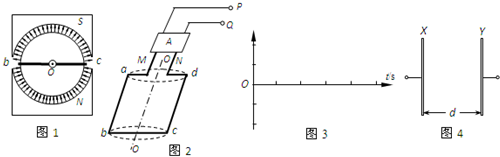

参考答案:AB 本题解析: 本题难度:简单 4、实验题 在物理兴趣小组活动中,一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。 参考答案:①电源改选E2 本题解析: 本题难度:一般 5、简答题 某种小发电机的内部结构平面图如图1所示,永久磁体的内侧为半圆柱面形状,它与共轴的圆柱形铁芯间的缝隙中存在辐向分布、大小近似均匀的磁场,磁感应强度B=0.5T.磁极间的缺口很小,可忽略.如图2所示,单匝矩形导线框abcd绕在铁芯上构成转子,ab=cd=0.4m,bc=0.2m.铁芯的轴线OO′在线框所在平面内,线框可随铁芯绕轴线转动.将线框的两个端点M、N接入图中装置A,在线框转动的过程中,装置A能使端点M始终与P相连,而端点N始终与Q相连.现使转子以ω=200π?rad/s角速度匀速转动.在图1中看,转动方向是顺时针的,设线框经过图1位置时t=0.(取π=3)
(2)在图3给出的坐标平面内,画出P、Q两点电势差UPQ随时间变化的关系图线(要求标出横、纵坐标标度,至少画出一个周期); (3)如图4所示为竖直放置的两块平行金属板X、Y,两板间距d=0.17m.将电压UPQ加在两板上,P与X相连,Q与Y相连.将一个质量m=2.4×10-12kg,电量q=+1.7×10-10C的带电粒子,在t0=6.00×10-3s时刻,从紧临X板处无初速释放.求粒子从X板运动到Y板经历的时间.(不计粒子重力) 参考答案:(1)根据法拉第电磁感应定律知:感应电动势?E=BSω=B×ab×bc×ω? 本题解析: 本题难度:一般 |
