1、计算题 （8分）如图所示电路中，电源的电动势E=6V，内阻r=0.6Ω，电阻R1=6W，R2=4W。则：
(1)图中a, b哪个是电流表？哪个是电压表？
(2)闭合电键S后a、b的两个电表的示数。
2、选择题 两个有界匀强磁场的方向均垂直于纸面，宽度分别为L和2L，磁感应强度大小B1=B2，但方向相反；有一边长为L的正方形导线框，在外力F作用下匀速通过整个磁场，如图所示．设感应电流逆时针方向为正向，F为拉动线圈的外力，从线圈刚进入B1的磁场开始计位移，线圈中感应电流i与外力F随位移x的变化情况如选项中所示，其中正确的是（ ）
A．
B．
C．
D．
|
3、选择题 两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和?CD可以在导轨上自由滑动，当AB在外力F作用下向右运动时，下列说法正确的是（ ）
A．导体棒CD内有电流通过，方向是D→C
B．导体棒CD内有电流通过，方向是C→D
C．磁场对导体棒CD的作用力向左
D．磁场对导体棒CD的作用力向右
|
4、选择题 如图所示，R１、R２为定值电阻，Ｌ为小灯泡，R３为光敏电阻，当照射光强度增大时
A．电压表的示数增大
B．R2中电流强度增大
C．小灯泡的功率增大
D．电源的路端电压降低

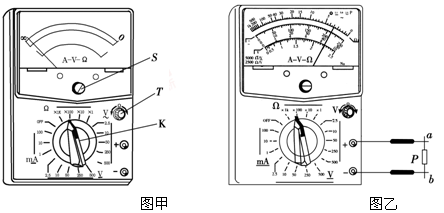

5、实验题 用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。
