高考物理知识大全《门电路传感器》试题预测（2020年最新版）(七)

2020-08-09 23:07:12 【大中小】

1、简答题（1）光传感器是将______信号转化为______信号的装置．

（2）如图所示是一个热水供应系统示意图．左边是一个对水加热的容器，内有密封绝缘的电热器和接触器，当水浸没接触器时，它就会导通．图中热敏电阻的阻值随温度的升高急剧下降．当水温低于50℃和接触器被水淹没时，会触动继电器（虚线框内）接通开关使电热器开始加热．图中粗线框表示的是逻辑电路中的______门电路．如果希望水温低于60℃和接触器被水淹没时，电热器开始加热，则滑动变阻器的阻值应调______．（选填“大”或“小”）

2、选择题如图是由晶体二极管组成的有两个输入端的门电路，A、B是输入端，Y是输出端，电压表显示输出电压的值．有关门电路的说法正确的是（　　）
A．门电路是与门关系，A、B都输入1，输出端有电压输出
B．门电路是或门关系，A输入1，B输入0，输出端有电压输出
C．门电路是或门关系，A输入0，B输入1，输出端无电压输出
D．门电路是与门关系，A、B都输入0，输出端有电压输出

3、填空题如图所示为包含某逻辑电路的一个简单电路图，L为小灯泡，光照射电阻R"时，其阻值将变得远小于R，该逻辑电路是_________门电路（填“与”、“或”或“非”）。当电阻R"受到光照时，小灯泡L将_________（填“发光”或“不发光”）。

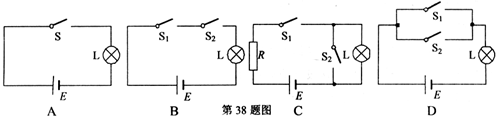

4、选择题下列电路中属于“与”逻辑电路的是（?）

5、简答题现在银行系统都设有自动取款机，请你分析一下自动取款过程中的事件与条件它们体现了一种怎样的逻辑关系？
