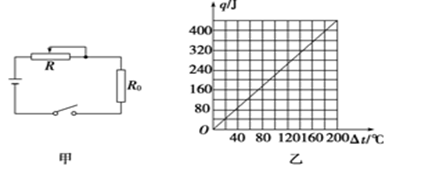

1、计算题  （9分）如图甲是一种家用电熨斗的电路原理图(额定电压为220 V)．R0是定值电阻，R是可变电阻(调温开关)，其电阻值均不受温度影响．
(1)该电熨斗温度最低时的耗电功率为121 W，温度最高时的耗电功率为484 W，求R0的阻值及R的阻值变化范围．
(2)假定电熨斗每秒钟散发的热量q跟电熨斗表面温度与环境温度的温差关系如图乙所示，现在温度为20 ℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220 ℃，且保持不变，问应将R的阻值调为多大？

2、选择题  一个用半导体材料制成的电阻器D，其电流I随它两端电压U变化的关系图像如图（a）所示，将它与两个标准电阻R1、R2组成如图（b）所示电路，电路两端加恒定电压，当电键S接通位置1时，三个用电器消耗的电功率为P. 当电键S接通位置2时,电阻器D 和电阻消耗的电功率分别是PD、P1、P2，下列关系中正确的是

A．P1＞P
B．P1＞P2
C．P1＞4PD
D．P1+P2+ PD＞3P

3、计算题  (10分)小刚家的配电板上使用的电能表标有“220V? 6A”字样。夜间通常在使用的电器有5盏40W日光灯和一台功率为130W的电视机在正常工作。因夜间寒冷，小刚的爸爸想把一台红外线暖炉插上电源取暖。但不知可否。小刚根据该暖炉如图所示的铭牌，通过计算作出了正确的判断。你认为该暖炉能再插上电源使用吗？算算看。

4、选择题  如图3所示，电源电动势为E，内阻为r，合上开关S后各电灯都能发光．如果某一时刻灯L1的灯丝烧断，之后各灯虽亮度变化，但并未损坏，则? (　　)

A．L3变亮，L2、L4变暗
B．L2、L3变亮，L4变暗
C．L4变亮，L2、L3变暗
D．L3、L4变亮，L2变暗

5、填空题  在家用电器中，依靠电流的热效应工作的有__________、__________、__________（填三种），依靠通电导体受安培力运动而工作的有__________、__________、__________（填三种）．
