1、计算题 桌面上放着一个单匝矩线圈,线圈中心上方一定高度上有一竖立的条形磁体(如图),此时线圈内的磁通量为0.04Wb。把条形磁体竖放在线圈内的桌面上时,线圈的磁通量为0.12Wb。分别计算以下两个过程中线圈中的感应电动势:
(1)把条形磁体从图中位置在0.5s内放到线圈内的桌面上;
(2)换用100匝的矩形线圈,线圈面积和原单匝线圈相同,把条形磁体从图中位置在0.1s内放到线圈内的桌面上。

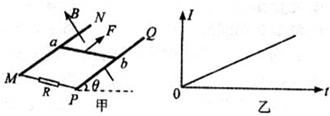

2、选择题 如图甲所示,光滑平行金属导轨MN、PQ所在平面与水平面成θ角,M、P两端接一阻值为R的定值电阻,阻值为r的金属棒ab垂直导轨放置,其它部分电阻不计.整个装置处在磁感应强度为B的匀强磁场中,磁场方向垂直导轨平面向上.t=0时对棒施一平行于导轨的外力F,棒由静止开始沿导轨向上运动,通过R的感应电流随时间t变化的关系如图乙所示.下列关于穿过回路abPMa的磁通量Φ和磁通量的瞬时变化率
以及a、b两端的电圧Uab和通过棒的电荷量q随时间变化的图象中,正确的是( )
A.
B.
C.
D.
3、选择题 如图1矩形导线框abcd固定在匀强磁场中,磁感线的方向与导线框所在平面垂直,规定磁场的正方向垂直纸面向里,磁感应强度B随时间t变化的规律如图2;若规定顺时针方向为感应电流i的正方向,线框中的感应电流下列四个选项中正确的是( )
A.
B.
C.
D.
