1、填空题 abcd是由粗细均匀的电阻丝制成的长方形线框，已知宽ac=L，长ab=1.25L，导线MN是用与线框相同的电阻丝制作而成，与ab边、cd边接触良好，匀强磁场方向垂直线框平面向里。MN在外力作用下由靠近ac边处向bd边匀速滑动时，可将MN看作一个等效电源，则在滑动过程中，与ac边距离为______________时电源效率最大；与ac边距离为______________时电源的输出功率最大。
2、选择题 如图所示，质量为60g的金属棒长为L1=20cm，棒两端与长为L2=30cm的细软金属线相连，吊在磁感应强度B=0.5T、竖直向上的匀强磁场中．当金属棒中通过稳恒电流I后，铜棒向纸外摆动，最大偏角θ=60°（取g=10m/s2），则下列说法中正确的是（ ）
①金属棒中电流方向水平向右，电流大小为6 A．
②金属棒中电流方向水平向右，电流大小为2A．
③当偏角θ=60°时，金属棒受到的合力为零．
④金属棒在摆动过程中动能的最大值为2.78×10-2J．
A．只有①正确
B．①③正确
C．只有②正确
D．②④正确
|
3、选择题 如图所示，当可变电阻R=2Ω?时，理想电压表的示数U=4Ⅴ．已知电源电动势E=6V，则（ ）
A．理想电流表的示数是2A
B．理想电流表的示数是3A
C．电源内阻是1Ω
D．电源内阻是2Ω
|

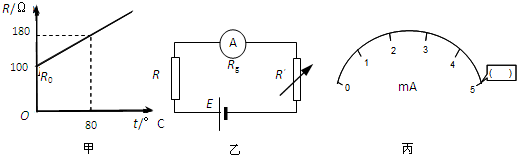

4、填空题 如图（甲）是由某金属材料制成的电阻阻值随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
①电流刻度较大处对应的温度刻度______；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为______°C．
5、选择题 关于电源的说法，正确的是（?）
A．在电源内部从正极到负极电势逐渐提高
B．电源向外提供的电能越多，表明电动势越大
C．电动势在数值上等于电源将单位正电荷从负极移到正极时，非静电力做的功
D．E=
只是电动势的定义式而非决定式,电动势的大小是由电源内非静电力的特性决定的
