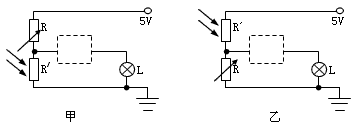

1、实验题  由门电路控制的城市路灯电路中：R"为光敏电阻（光照时R"变小，不受光照时R"变大），R为变阻器，L为路灯。其正确原理图是____________（填：甲或乙），它属于____________门电路。

2、填空题  如图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2=10 kΩ，R3=40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在______________℃。
?

3、选择题  图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6 V)时，输出端Y会突然从高电平跳到低电平(0.25 V)，而当输入端A的电压下降到另一个值的时候(0.8 V)，Y会从低电平跳到高电平(3.4 V)．图乙为一光控电路，用发光二极管LED模仿路灯，RG为光敏电阻．关于斯密特触发器和光控电路的下列说法中错误的是(　　)

A．斯密特触发器的作用是将数字信号转换为模拟信号
B．斯密特触发器是具有特殊功能的非门
C．要想在天更暗时路灯才会亮，应该把R1的阻值调大些
D．当输出端Y突然从高电平跳到低电平时，二极管发光

4、选择题  遥控器能调换电视机频道，利用的是光传感器。下列属于应用这类传感器的是
A．红外报警装置
B．金属电阻温度计
C．电子电路中使用的“干簧管”
D．霍尔元件
