1、填空题 有一未知电阻Rx,为了较准确地测出电阻值,先后用如图所示的甲、乙两种电路进行测试,利用甲电路测得的数据为2.9V、4.0mA,利用乙电路测得数据为3.0V、3.0mA,那么该电阻测量值较准确的数值等于____________Ω,测量值与真实值的偏差情况是____________。
2、实验题 小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
(1)在下图中画出小灯泡的U-I曲线.
(2)如果某一电池的电动势是1.5V,内阻是2.0Ω.问:将本题中的灯泡接在该电池两端,小灯泡的实际功率是__________W.
3、实验题 (18分)(1)(6分)在“用双缝干涉测光的波长”实验中(实验装置如图):
①下列说法哪一个是错误的_______。(填选项前的字母)
A.调节光源高度使光束沿遮光筒轴线照在屏中心时,应放上单缝和双缝
B.测量某条干涉亮纹位置时,应使测微目镜分划中心刻线与该亮纹的中心对齐
C.为了减少测量误差,可用测微目镜测出n条亮纹间的距离a,求出相邻两条亮纹间距
②测量某亮纹位置时,手轮上的示数如右图,其示数为___mm。
(2)(12分)某研究性学习小组欲测定一块电池的电动势E。
①先直接用多用电表测定该电池电动势。在操作无误的情况下,多用电表表盘示数如图,其示数为____V。

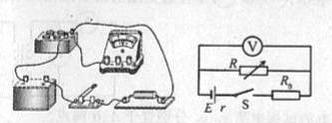

②然后,用电压表、电阻箱R、定值电阻、开关S、若干导线和该电池组成电路,测定该电池电动势。
(ⅰ)根据电路图,用笔画线代替导线,将实物图连接成完整电路。
(ⅱ)闭合开关S,调整电阻箱阻值R,读出电压表相应示数U。该学习小组测出大量数据,分析筛选出下表所示的R、U数据,并计算出相应的1/R与1/U的值。请用表中数据在坐标纸上描点,并作出1/U-1/R图线。
4、简答题 如图为伏安法测电阻的一种常用电路,以下分析正确的是 ( )
A.此接法测量值大于真实值
B.此接法误差的主要原因是电压表分流所致
C.滑动变阻器应选用全值电阻较小额定电流较大的变阻器
D.开始实验时滑动触头P应处于滑动变阻器中间
5、填空题 通过实验,要描绘一个“2.5V,0.2W”小灯泡的伏安特性曲线.实验时,要求小灯泡两端电压从零逐渐增大到额定电压.可供选择的仪器有
A.量程为0~0.6A,内阻为0.2Ω的电流表
B.量程为0~100mA,内阻为5Ω的电流表
C.量程为0~3V,内阻为10kΩ的电压表
D.量程为0~15V,内阻为50kΩ的电压表
E.最大值为20Ω,额定电流为0.1A的滑动变阻器
F.最大值为1kΩ,额定电流为0.1A的滑动变阻器
G.学生电源、导线、电键等
(1)电流表应选______,电压表应选______,滑动变阻器应选______.(填代号),
(2)请你在右边方框内画出实验的电路图.
