1、实验题  （8分）实验室中测量某一电阻的阻值。

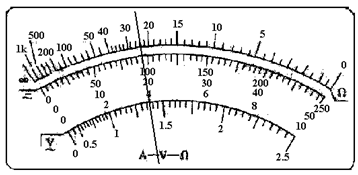

（1）选用“×l0”的电阻挡，正确操作后，该电阻的示数如图，则该R约为?Ω；

（2）某同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测电阻R?直流电源E（电动势4 V，内阻不记）
电流表A1（量程0～4 mA，内阻约50Ω ）?电流表A2（量程0～10 mA，内阻约30Ω）
电压表V1（量程0～3 V，内阻约10kΩ）?电压表V2（量程0～l5 V，内阻约25kΩ）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S，导线若干
为使实验误差较小，要求测得多组数据进行分析，应选择的器材有待测电阻R、电源E、开关、导线以及?（填仪器符号）；
（3）请在答题卡线框内画出测量的电路图．

参考答案：（1）240Ω；（2）；（3）电路如图。

本题解析：（1）由表盘的指针位置可直接读数得24，所以其电阻值为24×10Ω=240Ω；
（2）如果电源电压直接加在被测电阻上，通过电阻的电流大约是I=≈16mA，故采用分压式连接电路时，通过调节加在被测电阻上的电压可以让电流在10mA以内，而A1的量程是4mA，太小了，故我们选择电流表A2；然后再选择电压表，当通过电阻的电流为10mA时，电阻两端的电压才是U=10mA×240Ω=2.4V，故我们选择3V量程的电压表V1测量时会更精确一些；滑动变阻器在选择时应该尽量选用阻值较小的，以便于调节，故选择R1；
（3）为了测得多组数据，采用分压式较好，由于电流表的内阻相对于被测电阻而言差别不太大，故采用电流表外接的方式可以减小系统误差，设计的电路图如图所示。

本题难度：一般

2、简答题  （1）在“描绘小电珠的伏安特性曲线”实验中，反应器材有：小电珠（2.5V，0.6W）．滑动变阻器、多用电表、电流表、电压表、电池组、开关、导线若干．
①粗测小电珠的电阻，应选择多用电表______倍率的电阻档（请填写“xl”、“x10”或“x100”）；调零后，将电笔与小电珠的两极连接，示数如图甲，结果为______Ω．
②某同学正确选择仪器后连接了如图乙的电路，要求电流表能从O开始增大．实验前请你检查该电路，指出电路在接线上存在的问题：______；______．

参考答案：①小电珠（2.5V，0.6W），小电珠正常发光时的电阻R=U2P≈10.4Ω，
测小电珠的电阻，应将选择开关旋至欧姆档，选择多用电表×1倍率，由图甲所示可知，电阻为1×7.5=7.5Ω．
②因待测电阻较小，远小于电压表内阻，所以应该采用电流表的外接法，要求电流表能从O开始增大，滑动变阻器应用分压式接法．
存在的问题：电流表应采用内接的方法；滑动变阻器用限流式方式的接法．
故答案为：①xl，7.5；②电流表采用内接的方法；滑动变阻器用限流式方式的接法．

本题解析：

本题难度：一般

3、实验题  （6分）右图为包含某逻辑电路的一个简单电路图，L为小灯泡。光照射电阻R′ 时，其阻值将变得远小于R。该逻辑电路是?门电路（填“与”、“或”或“非”）。当电阻R′ 受到光照时，小灯泡Ｌ将?（填“发光”或“不发光”）。

参考答案：非?发光

本题解析：根据门电路的符号判断该门电路为非门；当输出端为高电势时，灯泡会发光，为低电势时，灯泡不发光，所以判断灯泡发光还是不发光，看输入端是高电势还是低电势．
该逻辑电路为非门电路．非门的特点输入状态和输出状态相反，当电阻R′受到光照时，其阻值将变得远小于R．则R两端的电势差大，R′两端间的电势差小，则输入端为低电势，那么输出端为高电势，小灯泡L发光．
点评：解决本题的关键知道门电路的各种符号，以及非门的特点，即输入状态与输出状态相反．

本题难度：一般

4、实验题  (10分)为了测量某电流表的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表(0~3V，内阻约6kΩ)?
B定值电阻R1(5.0Ω? 1A)?
C定值电阻R2(50.0Ω? 0.1A)
D滑动变阻器R(0～5Ω? 2A) ?
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用?(选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；

⑶某同学在实验中测出7组对应的数据(见下表)：

请在图示坐标中描点作出U-I图线．由图象可知，表中第?次实验数据有错误，此电流表的电阻为?Ω．(计算结果保留两位有效数字)

参考答案：⑴R2；⑵略，见解析；⑶图略，见解析，3，8.4～9.4

本题解析：⑴定值电阻R0在电路中起保护电流表的作用，即使通过电流表的电流不能超过其量程，由于所用电源电动势为3.0V，因此电流表与R0的最小电阻阻值为Ω＝60Ω，所以应选择电阻R2；
⑵由于所提供的滑线变阻器阻值变化范围为0～5Ω，相对于所选择的的定值电阻R2的阻值50.0Ω来说较小，因此滑线变阻器应采用分压式接法，才能使得流经电流表的电流变化范围较大，虚线框内的实验电路原理图如下图甲所示。

根据题给表格中的数据，采用描点作图法，所画U-I图线如上图乙所示，由上图乙可知，第3组数据对应的点偏离所画U-I图线较远，因此第3次实验数据有错误，所画U-I图线的斜率表示了待测电流表与定值电阻R2的电阻之和，所以待测电流表的电阻为：RA＝Ω－50Ω＝8.7Ω(根据图线斜率算存在误差，因此在8.4～9.4Ω之间均可)

本题难度：一般

5、填空题  用如图（a）所示的器材做“描绘小灯泡的伏安特性曲线”实验．小灯泡标有“6V，3W”的字样．蓄电池电动势为8V，滑动变阻器有两种规格：R1标有“5Ω，2A”，R2标有“100Ω，20mA”．各电表的量程如图所示．测量时要求小灯泡两端的电压从零开始，并测多组数据．

（1）滑动变阻器应选用______．
（2）用笔画线代替导线，把图（a）中的实物连成实验电路（有部分连线已接好）．
（3）小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
I/（A）
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U（V）
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
