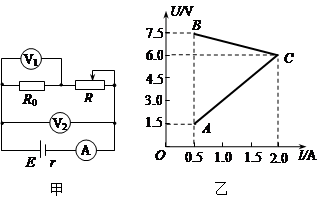

3、计算题  如图所示，甲图中变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如乙图中的AC、BC两直线所示。不考虑电表对电路的影响。

（1）电压表V1、V2的示数随电流表示数的变化图线分别为乙图中的哪一条直线？
（2）定值电阻R0，变阻器的总电阻R分别为多少？
（3）求出电源的电动势和内阻。

4、填空题  如图所示，R1=2Ω、R2=6Ω、R3=3Ω通以电流,三个电阻的总阻值R总= ??Ω，各个电阻电压之比U1:U2:U3=______，各电阻电流强度之比I1:I2:I3=??。

5、填空题  R1、R2、R3的伏安特性曲线如图所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=____________，它们的电功率之比P1∶P2∶P3=____________。
