2、选择题  如图所示的光控电路用发光二极管LED模仿路灯，RG为光敏电阻。“”是具有特殊功能的非门，当加在它的输入端A的电压逐渐上升到某个值时，输出端Y会突然从高电平跳到低电平，而当输入端A的电压下降到另一个值时，Y会从低电平跳到高电平。在天暗时路灯（发光二极管）会点亮，下列说法中正确的是

[? ]
A．天暗时，Y处于低电平
B．天暗时，Y处于高电平
C．当R1调大时，A端的电压降低，灯（发光二极管）点亮
D．当R1调大时，A端的电压降低，灯（发光二极管）熄灭

3、选择题  如图所示，由门电路组成的电路，输出端为“1”，指示灯L亮，输出端为“0”，指示灯L不亮，现要使灯L亮，则A、B两输入端分别是(　　)

A．“1”、“1”
B．“0”、“0”
C．“1”、“0”
D．“0”、“1”

4、其他  下图是应用某种逻辑电路制作的车门报警电路，图中的两个按钮开关分别装在汽车的两扇门上，只要任何一个开关处于开路状态（输入为逻辑1，那么输出也是逻辑1），发光二极管（警报灯）就发光，请你根据要求，在电路图的虚线框内画出门电路符号。

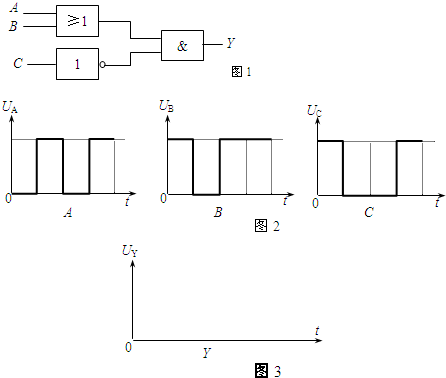

5、填空题  如图1所示，是一个组合逻辑电路，A、B、C为输入端，Y为输出端，在A、B、C端输入如图2所示信号．试在图3的中画出Y端的输出信号图．
