1、选择题  一盏电灯直接接在电压恒定的电源上时，其功率为100W。如果将这盏灯先接上两段很长的导线，再接在这个电源上，这时导线上的损耗的电功率为9W，那么此时电灯实际消耗的电功率?（?）
A．等于91W
B．小于91W
C．大于91W
D．仍为100W

参考答案：B

本题解析：如果导线电阻忽略时，灯接在恒定电压的电源上功率是100W；因为导线和灯泡串联，当导线上电阻较大时，即电路中的电阻变大，由，可知电路消耗的总功率变小，即小于100W，而导线上消耗的功率为9W，所以灯泡的实际功率只能小于91W．选项B正确。

本题难度：一般

2、计算题  如图所示电路，电源内阻r＝1Ω，R1＝2Ω，R2＝5Ω，灯L标有“3V，1.5W”，滑线变阻器最大值为R，当滑片P滑到最右端A时，电流表读数为1A，此时灯L恰好正常发光，试求：

小题1:当滑片P滑到最左端B时，电流表读数。
小题2:当滑片P位于滑线变阻器的中点时，变阻器上消耗的功率。

参考答案：
小题1:2A
小题2:1.92W

本题解析：略

本题难度：简单

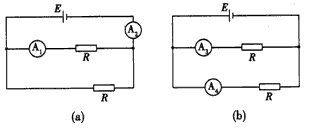

3、选择题  如图所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计，电流表A1、A2、A3和A4读出的电流值分别为I1、I2、I3和I4。下列关系中正确的是

[? ]
A．I1=I3
B．I1＜I4
C．I2=2I1
D．I2＜I3+I4

参考答案：BD

本题解析：

本题难度：一般

4、选择题  如图所示的电路中，闭合开关，灯、正常发光.由于电路出现故障，突然发现灯变亮，灯变暗，电流表的示数变小，根据分析，发生的故障可能是(? )

A．断路
B．断路
C．短路
D．短路

参考答案：A

本题解析：变亮，说明灯两端电压变大，可能是断路，使与并联的部分电路电阻增大，分压变大，A对；断路总电阻变大，总电流减小，与并联的部分电路分压变小。变暗；B错；短路总电阻变小，总电流增大，变亮，变亮，C错；短路总电阻变小，总电流增大，变亮，变亮，D错。

本题难度：一般

5、选择题  两只电压表V1和V2是由完全相同的两个表头改装成的，电压表V1的量程是5V，电压表V2的量程是15V，把它们串联起来接人电路中，则下列说法中正确的是
A．它们的示数相等，指针偏转角度也相等
B．它们的示数之比为l:3，指针偏转角度相等
C．它们的示数相等，指针偏转角度之比为1:3
D．它们的示数之比、指针偏转角度之比均为1:3
