1、简答题  某房间的入户电源线如下图所示，现有工作电压为220V的用电器如下：100W的灯泡6只，220W的电视机1台，1000W的电冰箱1台，1500W的洗衣机1台，700W的微波炉1台和1000W的暖风机1台，还有三只额定电流均为8A的保险盒，如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100W的灯泡用?表示，功率为220W的电视机用 表示，保险盒用　表示，图中a是火线，b是零线．

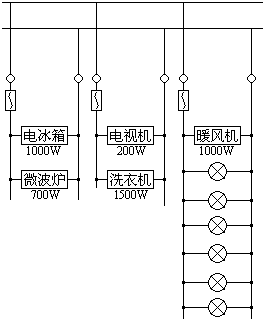

参考答案：要将各用电器分配到三条线路上，重点是电路中的电流强度不能超过保险盒的额定电流8A的要求．因此，首先计算每条线路最大负荷是多少？因为P=IU=8×220W=1760W，即每条线路的用电器的总功率不能超过1760W，然后再将各用电器平均分到三条线路上．另外，还应注意的是保险盒一定要接在火线上．按上述要求，可接成如图所示的电路．

本题解析：

本题难度：一般

2、选择题  一台冷暖两用型空调铭牌上标有，“输入功率1KW，制冷能力1.2×104kJ/h，制热能力1.44×104kJ/h。”从设计指标看，空调在制热时，消耗1焦耳电能，向室内将放出4焦耳的热量，则下列判断正确的是：
[? ]
A.此过程是违反能量守恒定律的，所以铭牌上标注的指标一定是错误的
B.空调制热时房间获得的热量全部由电能转化来的
C.空调制热时房间获得热量一部分有电能转化来，另一部分从外界吸收而来的
D.空调制热时每小时应消耗电能1.44×104kJ

参考答案：C

本题解析：

本题难度：一般

3、选择题  两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（　　）
A．QA：QB=1：2
B．QA：QB=2：1
C．QA：QB=1：1
D．QA：QB=4：1

参考答案：B

本题解析：

本题难度：简单

4、选择题  下列家用电器当中不是利用电流的热效应工作的是
A．电茶壶
B．电熨斗
C．电视机
D．白炽灯
