1、选择题  用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定
[? ]
A、R=150Ω
B、R=1500Ω
C、1000Ω＜R＜1500Ω
D、1500Ω＜R＜2000Ω

参考答案：C

本题解析：

本题难度：一般

2、简答题  如图所示，一面积为S单匝圆形金属线圈与阻值为R的电阻连结成闭合回路，不计圆形金属线圈及导线的电阻．线圈内存在一个方向垂直纸面向内、磁感应强度均匀增加且变化率为k的磁场Bt．电阻两端并联一对平行金属板M、N，N板右侧xOy坐标系（坐标原点O在N板的下端）的第一象限内，有垂直纸面向外的匀强磁场，磁场边界OA和y轴的夹角∠AOy=45°，AOx区域为无场区．在靠近M板处的P点由静止释放一质量为m，带电量为+q的粒子（不计重力），经过N板的小孔，从Q（0，a）点垂直y轴进入第I象限，经OA上某点离开磁场，最后垂直x轴离开第I象限．求：
（1）平行金属MN获得的电压U；
（2）yOA区域匀强磁场的磁感应强度B；
（3）若改变磁感应强度的大小，带电粒子进入磁场偏转后能打到N板的右侧，设粒子与N板碰撞前后电量保持不变并以相同的速率反弹，不计粒子与N板碰撞的作用时间，则带电粒子在磁场中运动的极限时间是多少？

参考答案：（1）根据法拉第电磁感应定律，闭合电路的电动势为：E=△φ△t=△B△t?S=kS①
因MN与电阻并联，故MN获得的电压：U=UR=E=kS②
（2）带电粒子在MN间做匀加速直线运动，有：qU=12mv?2③
带电粒子进入磁场区域运动轨迹如图所示，


有：qvB=mv?2r④
由几何关系得：r+rtan45°=a⑤
由②③④⑤得：B=2a

本题解析：

本题难度：一般

3、实验题  如图甲所示的电路中，1至11为连接点的标号。在开关闭合后，发现小灯泡不亮，电压表和电流表均无示数。现用多用电表检查电路故障，需要检测的有：电源、开关、变阻器、小灯泡、6根导线以及电路中的各连接点。已知电压表和电流表均无故障。

（1）为了检测变阻器、小灯泡以及6根导线，在连接点1、2已接好的情况下，应当选用多用电表的_____________档；在连接点1、2同时断开的情况下，应当选用多用电表的_____________档。
（2）为了尽可能准确的完成探究小灯泡I-U特性的实验，图甲电路接线图中还存在错漏，请你在图甲中补画出正确的连接线。
（3）图乙是某实验小组的同学根椐实验数据绘制而成的小灯泡的U－I特性图线。随后他们将该小灯泡直接串接在电动势E=4.5V，内阻r=1.5Ω的直流电源上，则该小灯泡通电发光时的电功率约为_____________W。

参考答案：（1）电压，欧姆 （2）（3）2.70（2.65至2.75均可）

本题解析：

本题难度：一般

4、实验题  如图所示是用多用电表进行测量时指针所指的位置，若选择开关处在“×10Ω”的电阻挡，则被测电阻的 阻值是____Ω；若选择开关处在“直流电压50 V”挡，则被测电压是___V。

参考答案：130，26.9～27.1

本题解析：

本题难度：一般

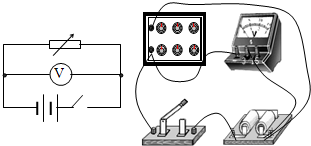

5、简答题  利用如图所示的一只电压表、一个电阻箱和一个电键，研究设计测量一个电池组的电动势和内阻．根据上面实验器材：
（1）简略写出实验方案；
（2）画出实验电路图，并用笔画线作导线将所给器材连接成实验电路．
（3）用记录的实验数据（用符号代替数据），写出电动势和内阻的表达式．

参考答案：（1）用电阻箱代替了电流表．
由于电压可测，由电压、电阻就可以算出电流．
实验方法：改变电阻箱阻值，读出两组外电阻和对应的路端电压值R1、U1、R2、U2，
根据闭合电路欧姆定律列出两种情况下的方程，E=U1+U1R1r，E=U2+U2R2r，
解这个方程组可得E和r．
（2）电路图见下图所示；



（3）根据闭合电路欧姆定律得E=U1+U1R1r，E=U2+U2R2r，
解得：E=(R1-R2)U1U2U2R1-U1R2，r=(U1-U2)R1R2U2R1-U1R2
答：（1）改变电阻箱阻值，读出两组外电阻和对应的路端电压值R1、U1、R2、U2，根据闭合电路欧姆定律列出两种情况下的方程求解
（2）如图
（3）电动势和内阻的表达式分别是：E=(R1-R2)U1U2U2R1-U1R2，r=(U1-U2)R1R2U2R1-U1R2．

本题解析：

本题难度：一般
