1、实验题 某同学在用万用表研究光敏电阻特性的实验中，进行了如下步骤：
a、首先将万用表的选择开关旋转到Ω×100档，断开表笔，观察表头，发现指针并未指示在左侧∞Ω处。此时他应该调节?，使指针指示到左侧∞Ω处。
b、接下去他将两表笔短接，再次观察表头，发现指针并未指示在右侧0Ω处，此时他应该调节?，使指针指示到右侧0Ω处。
c、接下去他将两表笔接触光敏电阻的两端如（图c）所示，则他读出的读数 ? 光敏电阻此时实际的阻值（填等于、大于或小于）。?

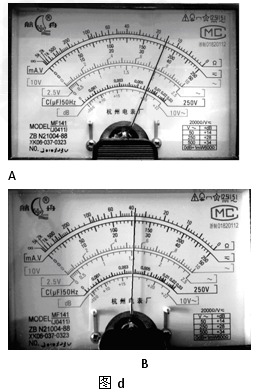

d、在测量途中，突然教室的灯熄灭了，图d所示为灯熄灭前与熄灭后的指针指示，则? （填A或B）是灯熄灭后的读数。
e、在实验完成后，他将仪器整理好后打算离开实验室，此时万用表的状态如（图e）所示，则还需要?。
参考答案：a. A
b. C
c. 小于
d. B
e. 将选择开关旋转到交流电压500档
本题解析：
本题难度：一般
2、实验题 现有以下器材：电流表A（量程0.6A、内阻
=0.5Ω），电阻箱R（量程99.99Ω），待测电阻Rx，直流电源（电动势E和内阻r待测），单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干。某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值Rx、直流电源的电动势E和内阻r。
⑴按图甲所示的电路，将图乙所示的实物连线补画完整
⑵测量电阻Rx的阻值
①将开关S1闭合、开关S2接a，读出电流表的示数I1
②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R= 4.00Ω，则Rx=?Ω
⑶测电源的电动势E和内阻r
将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组 R、I的数据（见下表），请在图丙所示的坐标纸上作出
-R的图像，并根据图像求得电动势E=?V，内阻r=?Ω（保留两位有效数字）。
参考答案：
本题解析：
分析：（1）由原理图可知，电路中采用了单刀双掷开关，注意开关的接法；
（2）由过程可知实验的原理，由原理可得出当电流相等时，电阻箱的读数等于待测电阻的阻值；
（3）由表中数据可得出图象，由闭合电路欧姆定律可得出关于电流和电阻的表达式，由图象及表达式可得出图象的斜率及截距含义，
解：（1）由原理图可知开关S2的连接方式，按原理图将各点连接即可；注意连线要接在接线柱上；导线不能交叉；
（2）由题意可知，本实验是利用两次分别接电阻箱及待测电阻，若两次电流表示数相等，则说明两电阻相等，故说明待测电阻的阻值为4Ω；
（3）由表格中数据利用描点法将各点描在坐标轴中，注意直线应过尽量多的点，如不能，则让点均匀分布在直线两则；故答案如图所示：
由原理图可知，电路中只有滑动变阻器接入电路，故由闭合电路欧姆定律可知：
I=
故
=
+
由数学知识可知，图象与纵坐标的交点等于；图象的斜率表示
；
由图可知，b=0.8；k=
=
即：E=3.1V（3.0-3.3均可），r=2.0Ω（1.9-2.4均可）
故答案为：（1）如下图所示：
（2）4；
（3）3.1；2.0
本题难度：一般
3、填空题 在《测定干电池的电动势和电阻》的实验中，实验器材有被测干电池、电流表（量程为0.6A，）、电压表（量程为3V）、电键、滑动变阻器（0～20Ω）、导线等．
（1）在左面方框中画出优选的实验电线图
（2）实验过程中测得干电池的路端电压与相应的输出电流的多组数据，描得图象如下图所示，则测得干电池的电动势为______V，内电阻为______Ω
参考答案：（1）采用伏安法测量电动势和内电阻时，只需将电压表并联在电源两端，滑动变阻器与电流表与电源串接；如图所示；
（2）由图象可知，图象与纵轴的交点为1.5V；故电动势为1.5V；
图象的斜率表示内电阻，故内电阻为r=1.5-1.30.8=0.25Ω；
故答案为：（1）如上图；（2）1.5；0.25．
本题解析：
本题难度：一般
4、简答题 如图所示，AB为固定在竖直平面内粗糙倾斜轨道，BC为光滑水平轨道，CD为固定在竖直平面内的光滑圆弧轨道，且AB与BC通过一小段光滑弧形轨道相连，BC与弧CD相切．已知AB长为L=10m，倾角θ=37°，BC长s=
m，CD弧的半径为R=m，O为其圆心，∠COD=143°．整个装置处在水平向左的匀强电场中，电场强度大小为E=1×103N/C．一质量为m=0.4kg、电荷量为q=+3×10-3C的物体从A点以初速度vA=15m/s沿AB轨道开始运动．若物体与轨道AB间的动摩擦因数为μ=0.2，sin37°=0.6，cos37°=0.8，g=10m/s2，物体运动过程中电荷量不变．求
（1）物体在AB轨道上运动时，重力和电场力对物体所做的总功；
（2）物体能否到达D点；
（3）物体离开CD轨道后运动的最高点相对于O点的水平距离x和竖直距离y．
参考答案：（1）物体所受重力和电场力的合力大小为
F=
本题解析：
本题难度：一般

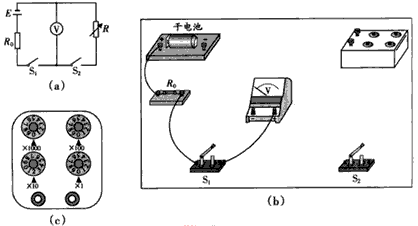

5、实验题 某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图（a）。
（1）在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。
（2）请完成下列主要实验步骤；
A、检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是____________；
B、将开关s1闭合，开关s2断开，电压表的示数是1.49V；
C、将开关s2_______，电压表的示数是1.16V；断开开关s1。
（3）使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。
（4）由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________（填“大”或“小”）。
参考答案：（1）
（2）20Ω，闭合
（3）0.69Ω
（4）小
本题解析：
本题难度：一般
