1、选择题  图4-1-13所示的为三相交变电流电源，连在电路中的各电阻丝B1、B2、B3、B4的阻值都相同，变压器都是电压比为2∶1的降压变压器，这些电阻丝消耗功率大小顺序排列（从大到小）应为 …（　　）

图4-1-13
A．B1、B2、B3、B4　　　　
B．B4、B3、B2、B1
C．B4、B2、B3、B1　　
D．B3、B1、B4、B2

2、选择题  在匀强磁场中的矩形线圈从中性面开始匀速转动，穿过线圈平面的磁通量Φ与时间t的图象可能是下图中的哪一个（?）

3、选择题  单匝闭合线框在匀强磁场中，绕垂直于磁场方向的转轴OO′匀速转动，在转动过程中，穿过线框的最大磁通量为Φm，线框中的最大感应电动势为Em，下列说法中正确的是

A．在穿过线框的磁通量为的时刻，线框中的感应电动势为
B．在穿过线框的磁通量为的时刻，线框中的感应电动势为
C．线框每转动一周，线框中的感应电流方向改变一次
D．线框转动的角速度为

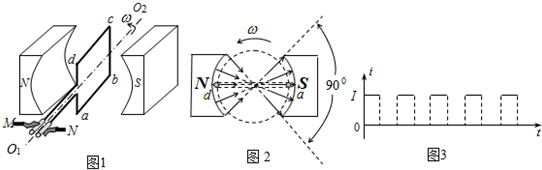

4、简答题  有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用．图1中，线圈的匝数为n，ab长度为L1，bc长度为L2．图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B，有理想边界的两个扇形磁场区夹角都是900．某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷M端和N端接电流传感器，电流传感器记录的i-t图象如图3所示（I为已知量），取ab边刚开始进入左侧的扇形磁场时刻t=0．不计线圈转动轴处的摩擦

（1）求线圈在图2所示位置时，产生电动势E的大小，并指明电刷M和N哪个接电源正极；
（2）求闭合电路的总电阻R和外力做功的平均功率P；
（3）为了能够获得更多的电能，依据所学的物理知识，请你提出改进该装置的三条建议．

5、选择题  以下用电器中没有用到电动机原理的是（　　）
A．洗衣机
B．电动剃须刀
C．电吹风
D．收音机
