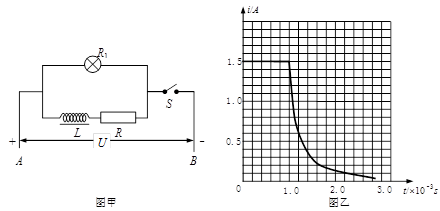

1、填空题  图甲为某同学研究自感现象的实验电路图，用电流传感器显示器各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0，定值电阻R=2.0，AB间电压U="6.0" V。开关S原来闭合，电路处于稳定状态， 在t1=1.0×10–3 s时刻断开关S，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。则线圈L的直流电阻RL=________________；断开开关后通过电灯的电流方______________ (填“向左”或“向右”)；在t2=1.6×10–3 s时刻线圈L中的感应电动势的大小为_____________________．

参考答案：?向左?2.0V

本题解析：感线圈的电流I0= 1.5A??解得：?
由自感知，电灯中的电流方向为：向左
由图读出t= 1.6×10-3 s时流过电感线圈的电流I=0.2A
闭合电路欧姆定律E=I（RL+R+R1）?
得 E="2.0" V

本题难度：一般

2、选择题  如图，电路中完全相同的三个灯泡、、分别与电阻、电感、电容串联，然后再并联到“220V? 50Hz”的交流电路上，三只灯泡的亮度相同。若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象：

A．三灯亮度不变
B．三灯均变亮
C．不变、变亮、变暗
D．不变、变暗、变亮

参考答案：D

本题解析：考点：
专题：交流电专题．
分析：根据电感的特性：通低频、阻高频及电容器的特性：通调频、阻低频来分析灯泡亮度的变化．
解答：解：根据电感的特性：通低频、阻高频，当电源的频率增大时，电感对电流的感抗增大，变暗；根据电容器的特性：通调频、阻低频，当电源的频率增大时，电容器对电流的容抗减小，变亮．而电阻的亮度与频率无关，不变．
故选D．
点评：本题要抓住电感和电容的特性分析：电感：通直流、阻交流，通低频、阻高频，可根据法拉第电磁感应定律来理解．电容器的特性：通交流、隔直流，通调频、阻低频，根据电容器充放电的特性理解．

本题难度：简单

3、选择题  “二分频”音箱内有高、低两个扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低段分离出来，送往相应的扬声器，以便使电流所携带的音频信号按原比例还原成高、低频的机械振动．右图为音箱的电路简化图，高低频混合电流由a、b端输入，L是线圈，C是电容器，则（　　）
A．甲扬声器是低音扬声器
B．C的作用是阻碍低频电流通过乙扬声器
C．乙扬声器的振幅一定大
D．L的作用是阻碍高频电流通过甲扬声器
