1、选择题  一个带负电的小球，受电场力和重力的作用，由静止开始运动，已知电场为水平方向的匀强电场，不计空气阻力，设坐标轴如图所示，x轴的正方向与电场方向一致，y轴的正方向竖直向下，原点为小球的起始位置．在图中，哪个图可能表示此小球的运动轨迹？（ ? ）
A．

B．

C．

D．

参考答案：D

本题解析：

本题难度：一般

2、实验题  用如图所示电路测量干电池的电动势和内阻（电动势约为1.5V，内阻约0.5Ω，允许通过的最大电流为0.6A）。图中电压表V量程2.0V，内阻3000Ω；电流表A量程0.10A，内阻为5.0Ω。除被测电池、开关和导线外，还有如下器材：
A．滑动变阻器：阻值范围0-10Ω
B．滑动变阻器：阻值范围0-100Ω
C．定值电阻：阻值为1Ω
D．定值电阻：阻值为100Ω

（1）为了满足实验要求并保证实验的精确度，R2应选阻值为______________Ω的定值电阻；为便于调节，图中R1应选择阻值范围是______________Ω的滑动变阻器；
（2）实验中，当电流表读数为0.10A时，电压表读数为1.16V；当电流表读数为0.05A时，电压表读数为1.28V。则可以求出E＝______________V，r＝______________Ω。

参考答案：（1）1，0～10
（2）1.4，0.4

本题解析：

本题难度：困难

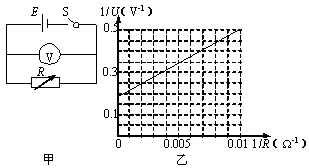

3、实验题  现有一种特殊的电池，它的电动势E恒定，内阻r较大。为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线。

（1）图线中斜率的物理意义是_____________，截距的物理意义是_____________。由斜率与截距可以求得E＝___________V，r＝__________Ω。
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值_____________（填“偏大”、“不变”或“偏小”），求得的内阻将比真实值_____________（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）：___________________________。

参考答案：（1）r/E，1/E，5.2-5.6，155-175
（2）偏小，偏小，由式1/U＝r/ER＋1/E＋r/ERV知使截距偏大而斜率没变

本题解析：

本题难度：一般

4、简答题  （本题提供两题，可任意选做一题）
（A）将两个相同的电流计分别与电阻并联后改装成电流表A1（0～3A）和电流表A2（0～0.6A），现把这两个电流表并联接入如图所示的电路中测量电流，当可变电阻R调节为9Ω时，A2刚好满偏．问：
（l）A2满偏时，另一电流表A1的示数是多大？
（2）若可变电阻R调节为20Ω时．A1刚好半偏．已知A1、A2的内阻很小，求电源电动势和内电阻．
（B）按照经典的电子理论，电子在金属中运动的情形是这样的：在外加电场的作用下，自由电子发生定向运动，便产生了电流．电子在运动的过程中要不断地与金属离子发生碰撞，将动能交给金属离子，而自己的动能降为零，然后在电场的作用重新开始加速运动．经加速运动一段距离后，再与金属离子发生碰撞．设电子在两次碰撞走的平均距离叫自由程，用l表示；电子运动的平均速度用

参考答案：（A）（1）根据电流表的改装原理（如下图）可知，设表头的满偏电流为I?g内阻为R?g，改装后的电流表内阻分别为r?1和r?2，量程分别为I?1和I?2，根据欧姆定律应有I?gR?g=I?1r?1，I?gR?g=I?2r?2
可得r?1r?2=I?2I?1=0.63=0.2，即r?1=0.2r?2…①
当两电流表按图示连接时，应有I′1r?1=I?2r?2…②
联立①②解得I′1=I?1=3A，即电流表A?1的示数为3A．



（2）当可变电阻为R?1=9Ω时，应有E=（I?1+I?2）R?1+（I?1+I?2）r=3.6×9+3.6r=32.4+3.6r…③
当A?1半偏，应有12I?1r?1=I′2r?2?，可求出电流表A?2的示数为I′2=0.1I?1=0.3A
又有E=（12I?1+I′2）R?2+（12I?1+I′2）r=1.8×20+1.8r=36+1.8r…④
联立③④可求出E=39.6V，r=2Ω．
（B）设长度为自由程的导体两端的电压为U，则
根据欧姆定律得到，电阻R=UI ①
根据电阻定律得，R=ρLS ②
导体中电流的微观表达式I=nqs.v ③
在自由程内，电子在电场力作用作用下，速度从0加速到V，由动能定理得
eU=12mV2 ④
又平均速度v=0+V2 ⑤
联立上述五式得到，金属导体的电阻率ρ=2m.vne2L．
答：（A）（1）A2满偏时，另一电流表的示数为3A．
（2）电源电动势为39.6V，内电阻为2Ω．
（B）金属导体的电阻率ρ=2m.vne2L．

本题解析：

本题难度：一般

5、填空题  某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量．两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：
A．将两表笔短接，并调零
B．将两表笔分别跟被测电阻的两端接触，观察指上针的位置，记下电阻值
C．将多用电表面板上旋钮调到×100档
D．将多用电表面板上旋钮调到×1档
E．将多用电表面板上旋钮调到off位置
（1）根据上述有关操作，将第二次测量的合理实验步骤按顺序写出______．
（2）该电阻的阻值是______．

参考答案：（1）由图可知，第一次测量时指针偏转较小，故说明所选档位过小，故应选择大档位，故应选C；在调整量程时应注意进行欧姆调零；用完后应将旋钮调到off档；故步骤应为：CABE；
（2）由图可知，正确的示数应为20，故电阻的阻值应为：20×100=2.0×103Ω；
故答案为：（1）CABE；（2）2.0×103Ω

本题解析：

本题难度：一般
