高中物理知识点复习《电阻和欧姆定律》试题特训（2017年最新版）(四)
 参考答案：C 本题解析： 本题难度：简单 2、选择题 阻值较大的两个电阻R1和R2串联后，接入电压恒定的电路，如图所示，现用同一电压表依次测量a与b、b与c以及a与c间电压，测量值依次为U1、U2、U，则 （?） 参考答案：C 本题解析：假设电压表未接入电路时，电阻R1和R2的电压分别为U1′和U2′，当电压表测量电阻R1的电压时，与R1并联，并联电阻小于R1，而R2不变，则并联部分的电压小于电压表没有接入电路时的电压，即U1＜U1′，同理，U2＜U2′，则U1+U2＜U1′+U2′，又U1′+U2′=U，则U1+U2＜U，故选项A、B错误；设电压表的电阻为RV，当电压表测量电阻R1的电压时，根据欧姆定律得到U1= 本题难度：一般 3、选择题 如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S1，三个灯泡都能正常工作．如果再合上S2，则下列表述正确的是 |
参考答案：AC
本题解析：只合上开关
，三个灯泡都能正常工作，再合上
，并联部分的电阻减小，外电路总电阻减小，A正确；由于并联部分的电阻减小，根据串联电路的特点，并联部分分担的电压减小，
两端的电压减小，B错误；再合上，外电路总电阻减小，干路电流增大，而
在干路中，通过上的电流增大，故C正确；并联部分的电压减小，通过
上的电流将减小，故D错误。
考点：考查了闭合电路的欧姆定律．
本题难度：一般

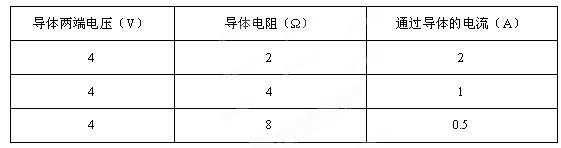

4、选择题 在研究电流跟电影、电阻的关系的实验中，得出表格中的一组数据，根据这组数据，可以得到的结论是（ ）
A导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C导体两端电压一定时，导体的电阻和通过导体的电流成反比
D导体两端电压一定时，通过导体的电流和导体的电阻成反比
参考答案：D
本题解析：电压是形成电流的原因，不会随电流发生变化．A错误；实验过程中电阻是变化的．B错误；电阻是导体的一种性质，与通过导体的电流无关．C错误；在电压一定时，通过导体的电流与导体电阻成反比．D正确．
考点：考查了欧姆定律
本题难度：一般
5、选择题 如图所示，导电物质为正电荷的霍尔元件位于两串联线圈之间，线圈中电流为I，线圈间产生匀强磁场，磁感应强度大小B与I成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为IH，与其前后表面相连的电压表测出的霍尔电压UH。电阻R远大于RL，霍尔元件的电阻可以忽略，则（ ）
A．霍尔元件前表面的电势低于后表面
B．网IH与I成正比
C．电压表的示数与RL消耗的电功率成正比
D．若电源的正负极对调，电压表指针将反偏
参考答案：ABC
本题解析：根据左手定则霍尔元件内正电荷在洛伦兹力的作用下，向后表面偏转，故霍尔元件前表面的电势低于后表面，故A正确；根据串并联电路的规律可求：
，所以B正确；RL消耗的电功率为：
，设霍尔元件前后表面间的距离为d，根据
，
，联立可得：
，由因磁感应强度大小B与I成正比，故UH与
成正比，故电压表的示数与RL消耗的电功率成正比，所以C正确；若电源的正负极对调，电流方向相反，磁场方向也相反，所以电荷受洛伦兹力方向不变，所以电压表指针不会反偏。
考点：本题考查霍尔元件
本题难度：一般
|
||
