1、实验题  如图所示，游标卡尺的示数为    cm；螺旋测微器的示数为    mm．

参考答案：0.22  3.290  (3.289,3.291都对)

本题解析：游标卡尺的读数为：
螺旋测微器的读数为：
考点：考查了游标卡尺和螺旋测微器的读数
点评：游标卡尺没有估计值而螺旋测微器有估计值．游标卡尺还可采用“减法法“时直接用主尺上对齐的毫米整数减去游标对齐刻度线前端的长度即为物体的长度．

本题难度：一般

2、实验题  图甲中游标卡尺测长度时，可以准确到   ▲ mm，读数为    ▲  mm；图乙中螺旋测微器读数为 ▲ mm


参考答案：0.05 （2分）    7.25 （2分）   9.198—9.200（2分）

本题解析：略

本题难度：一般

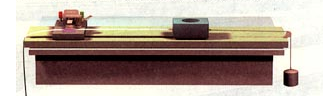

3、实验题  图为《探究小车速度随时间变化的规律》的实验中某时刻的照片，由图看出，小车正在向  运动填 “左”或“右”）；小车开始运动时，所在位置是          。

参考答案：右；打点计时器附近

本题解析：此题涉及力学实验探究小车速度随时间变化的规律的过程观察和分析。由图可以看出，小车在重物的带动下向右运动，所以小车的初位置在左侧，即打点计时器附近。本题考查了学生观察能力，只要操作过实验，题目就很容易解答。

本题难度：简单

4、实验题  某探究学习小组的同学欲探究恒力做功与物体动能变化的关系，他们在实验室组装了一套如图所示的装置，另外他们还找到打点计时器所用的学生电源一台、天平、刻度尺、导线、复写纸、纸带、小桶和沙子若干。当小车连接上纸带，用细线通过滑轮挂上小沙桶。

（1）某同学的实验步骤如下：用天平称量小车的质量M和沙与桶的总质量m。让沙桶带动小车加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L，算出这两点的速度v1与v2。
①本实验装置图(准备放开小车时刻)中有什么缺点或错误？


②要完成本实验，还缺哪些重要实验步骤？


③本实验认为小车所受合外力等于沙桶重力，则应控制的实验条件是什么？


（2）在实验操作正确的前提下,若挑选的一条点迹清晰的纸带如下图所示，已知相邻两个点间的时间间隔为T，从A点到B、C、D、E、F点的距离依次为s1、s2、s3、s4、s5（图中未标s3、s4、s5），则由此可求得纸带上由B点到E点所对应过程中，合外力对小车所做的功W=              ；该小车动能改变量的表达式为△EK=                    （结果用题中已知物理量的符号表示）；在误差允许范围内若满足     ，则动能定理得证

参考答案：（1）①实验装置图中存在的问题有：细线与轨道平面应该平行；---1分
初始时刻，小车应紧靠打点计时器 ---1分
②所缺的步骤：调节轨道的倾斜程度，使小车在无拉力时能在轨道上匀速运动（或平衡摩擦力）------1分
③应该控制的实验条件是M>>m------1分
（2）   ---1分
  ---1分
W=△EK-----1分

本题解析：略

本题难度：一般

5、实验题
【小题1】下图中20分度的游标卡尺的测量读数为              mm。
【小题2】若有一个10分度的游标卡尺的测量读数为1.05cm，由此可知此测量仪器游标上的第5条刻度线与主尺上表示           mm处的刻度线对齐。

参考答案：
【小题1】  19.00
【小题2】15

本题解析：本题考查游标卡尺的读数。
【小题1】游标卡尺的精度为0.05mm，读数为；
【小题2】十分度游标卡尺精度为0.1mm，则10.5mm=10mm+0.1mm×n，所以n=5.则对齐的线为10+5=15.
本题对游标卡尺的运用灵活，考查了对基础知识的理解。

本题难度：一般
