高考物理试卷《闭合电路的欧姆定律》在线测试（2017年最新版）(四) 2017-03-02 10:38:54 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、计算题  （10分）有一只弧光灯，正常工作电流为 5 A，电阻为 8 Ω，要把它接入电压为 110 V 的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？ 参考答案：串联一个14Ω 本题解析：弧光灯正常工作时两端的电压为U1＝IR1＝5 A×8 Ω＝40 V 则需要串联的电阻R2两端的电压为：U2＝U－U1＝110 V－40 V＝70 V? 则R2= U2/I=70/5=14Ω? 即需要串联一个 14 Ω的电阻，弧光灯才能正常工作 点评：本题考查了闭合电路欧姆定律：电路中电压、电流的分配关系。在计算时往往需要将内阻的分压作用考虑进去 本题难度：简单 2、选择题  如图所示电路的电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表V的示数增大ΔU（电压表为理想电表），在这个过程中 [? ] A．通过R1的电流增加，增加量一定等于ΔU/R1 B．R2两端的电压减小，减少量一定等于ΔU? C．通过R2的电流减小，但减少量一定大于ΔU/R2 D．路端电压增加，增加量一定等于ΔU 参考答案：A 本题解析： 本题难度：一般 3、选择题  关于电源的电动势，下列说法正确的是(      ) A．电源的电动势就是接在电源两极间的电压表测得的电压 B．同一电源接入不同的电路，电动势就会发生变化 C．电源的电动势是表示电源把其他形式的能转化为电势能的本领大小的物理量 D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大 参考答案：C 本题解析：电源没有接入电路时两极间的电压在数值上等于电源的电动势．电压表是有内阻的，跟电源连接后构成一个通路，测量的是电压表内阻的电压，所以电压表测得的电源两极间电压值略小于电动势．故A错误；电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关．故BD错误，C正确。 考点：电动势 本题难度：一般 4、简答题  如图所示的电路中，闭合开关S后，向左移动滑动变阻器R的滑片，则滑动变阻器连入电路的阻值和电流表示数的变化情况是（　　） A．连入电路的阻值变小，电流表的示数变小 B．连入电路的阻值变小，电流表的示数变大 C．连入电路的阻值变大，电流表的示数变小 D．连入电路的阻值变大，电流表的示数变大

参考答案：由电路图可知，滑动变阻器接入部分为右半部分，故向左移动时，接入部分增大，故接入电阻增大；
电路中总电阻增大，由闭合电路欧姆定律可知，电路中的总电流减小，故电流表示数减小，故C正确，ABD错误；
故选C．

本题解析：

本题难度：一般

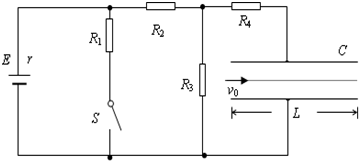

5、简答题  一电路如图所示，电源电动势E=28v，内阻r=2Ω，电阻R1=12Ω，R2=R4=4Ω，R3=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板距离相等，极板长L=0.20m，两极板的间距d=1.0×10-2m．
（1）若开关S处于断开状态，则当其闭合后，求流过R4的总电量为多少？
（2）若开关S断开时，有一带电微粒沿虚线方向以0=2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？（要求写出计算和分析过程，g取10m/s2）

参考答案：（1）S断开时，电阻R3两端电压为U3=R3R2+R3+rE=16V
S闭合后，外阻为R=R1(R2+R3)R1+R2+R3=6Ω
端电压为U=RR+rE=21V
电阻R3两端电压为U′3=R3R2+R3U=14V
则所求流过R4的总电量为△Q=CU3-CU′=6.0×10-12C
（2）设微粒质量为m，电量为q，当开关S断开时有：qU3d=mg
当开关S闭合后，设微粒加速度为a，则mg-qU′3d=ma
设微粒能从C的电场中射出，则水平方向：t=Lv0
竖直方向：y=12at2
由以上各式求得：y=6.25×10-3m＞d2
故微粒不能从C的电场中射出．
答：（1）若开关S处于断开状态，则当其闭合后，则流过R4的总电量为6×10-12C；
（2）若开关S断开时，有一带电微粒沿虚线方向以0=2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，不能从C的电场中射出．

本题解析：

本题难度：一般
