1、选择题  不定项选择
如图所示的各图线中表示交变电流的是（ ? ）
A．
B．
C．
D．

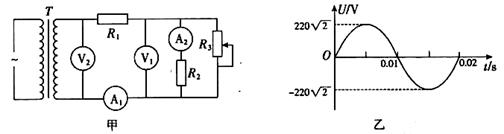

2、选择题  如图甲所示，T为理想变压器，原、副线圈匝数比为10:1，副线圈所接电路中．电压表V1、V2和电流表A1、A2都为理想电表，电阻R1 =4，R2＝6，R3的最大阻值为12，原线圈两端加上如图乙所示规律变化的电压．在R3的滑片自最下端滑动到最上端的过程中，以下说法正确的是(? )

A.电压表V1的示数增大　　　B电压表V2的示数为20?V
C电流表A1、A2的示数都增大? D电流表A1示数增大、A2的示数减小

3、简答题  正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的.线圈中感应电动势随时间变化的规律如图13-6所示，则此感应电动势的有效值为_________V，频率为_________Hz.

图13-6

4、填空题  某交流电压如图所示，则此电压的有效值为?V；如将辉光电压（超过此电压氖管就发光，低于此电压氖管熄灭）为50V的氖管接到此电压上去。那么，1s内氖管发光?次，1次闪光的时间是?s。

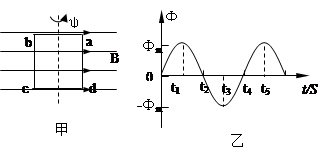

5、选择题  如图甲中所示，一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围面积的磁通量Φ随时间t变化的规律如图乙所示，下列论述正确的是（?）

A．t1时刻线圈中感应电动势最大；
B．t2时刻导线ad的速度方向跟磁感线垂直；
C．t3时刻线圈平面与中性面重合；
D．t4、t5时刻线圈中感应电流方向相同.
