参考答案：AC

本题解析：

本题难度：一般

2、选择题  如图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是 (　　)．

A．示波器的扫描范围应置于“外X”挡
B．“DC”、“AC”开关应置于“DC”位置
C．当亮斑如图乙所示在A位置时，将图中滑动变阻器滑动触头向左移动，则A点下移
D．改变图甲电池的极性，图乙的亮斑将向下偏移

参考答案：ABD

本题解析：因竖直方向有偏转，水平方向无偏转，所以示波器的扫描范围应置于“外X”挡，故A正确；.应输入直流电信号，B正确；.改变电源极性，偏转方向也反了，故D正确．滑动变阻器触头向左移动，电阻R变大，由闭合回路欧姆定律可得输入的电压也变大，偏转位移变大，故C错误．
故选ABD
点评：关键是知道示波器是利用水平和竖直两个方向上的电场使得亮斑在XY方向上发生偏转，根据亮斑的偏转方向可判断所加电场方向

本题难度：一般

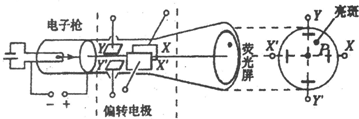

3、选择题  示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的

[? ]
A．极板x应带正电
B．极板x′应带正电
C．极板y应带正电
D．极板y′应带正电

参考答案：AC

本题解析：

本题难度：一般

4、选择题  如图所示，示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间的变化情况。电子经电压U1加速后进入偏转电场。下列关于所加竖直偏转电压U2、水平偏转电压U3与荧光屏上所得的图形的说法中不正确的是（ ? ）


A．如果只在U2上加上图甲所示的电压，则在荧光屏上看到的图形如图A所示
B．如果只在U3上加上图乙所示的电压，则在荧光屏上看到的图形如图B所示
C．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图C所示
D．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图D所示

参考答案：C

本题解析：

本题难度：一般

5、计算题  如图为示波管的部分示意图，竖直YY’和水平XX’偏转电极的板长都为l=4cm，电极间距离都为d=1cm，YY’、XX’板右端到荧光屏的距离分别为10cm和12cm，两偏转电场间无相互影响。电子束通过A板上的小孔沿中心轴线进入偏转电极时的速度为v0=1.6×107m/s，元电荷电量，电子质量。当偏转电极上不加电压时，电子束打在荧光屏上的O点。求：
（1）令偏转电极XX’上电压为零，要使电子束不打在偏转电极YY’的极板上，加在偏转电极YY’上的偏转电压U不能超过多大？
（2）若在偏转电极XX’上加Ux=45.5sin（）V的电压，在偏转电极YY’上加Uy=45.5cos（）V的电压，求电子在荧光屏上的x、y坐标随时间变化的关系式。
（3）通过计算说明源源不断的电子打在荧光屏上所产生亮点的轨迹形状。

参考答案：（1）设偏转电场的场强为E，则有：①?设电子经时间t通过偏转电场，偏离轴线的侧向位移为s侧，则有：在中心轴线方向上：②
在轴线侧向有：③?④
要使电子束不打在偏转电极的极板上，则⑤
代入数据解①~⑤式可得
（2）由②式可得
而电场的变化周期得
故可以认为电子通过偏转电场的过程中板间时局为匀强电场
设电子通过偏转电场过程中产生的侧向速度为v侧，偏转角为，则电子通过偏转电场时有：
⑥
⑦
设偏转极板右端到荧光屏距离为L，
电子在荧光屏上偏离O点的距离为⑧
由①~③式、⑥~⑨式可得电子在荧光屏上的x、y坐标为：

（3）所以荧光屏上出现的是半长轴和半短轴分别为0.025m、0.018m的椭圆（指出荧光屏上产生亮点的轨迹为椭圆，而没给出半长轴和半短轴的具体数值，本步2分照给）。

本题解析：略

本题难度：一般
