参考答案：AC

本题解析：当滑动变阻器的滑片P向上滑动时，接入电路的电阻增大，与R2并联的电阻增大，外电路总电阻R总增大，总电流I减小，路端电压U=E-Ir增大，电压表读数增大；并联部分的电阻增大，分担的电压增大，U2增大，流过R2的电流I2增大，电流表的读数IA=I-I2，则减小．故选：AC．
考点：动态电路分析.

本题难度：一般

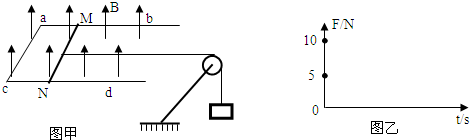

2、简答题  如图甲所示，空间存在竖直向上磁感应强度B=1T的匀强磁场，ab、cd是相互平行间距L=1m的长直导轨，它们处在同一水平面内，左边通过金属杆ac相连，质量m=1kg的导体棒MN水平放置在导轨上，已知MN与ac的总电阻R=0.2Ω，其它电阻不计．导体棒MN通过不可伸长细线经光滑定滑轮与质量也为m的重物相连，现将重物由如图所示的静止状态释放后与导体棒MN一起运动，并始终保持导体棒与导轨接触良好．已知导体棒与导轨间的动摩擦因数为μ=0.5，其它摩擦不计，导轨足够长，重物离地面足够高，重力加速度g取10m/s2．

（1）请定性说明：导体棒MN在达到匀速运动前，速度和加速度是如何变化的；到达匀速运动时MN受到的哪些力合力为零；并在图乙中定性画出棒从静止至匀速的过程中所受的安培力大小随时间变化的图象（不需说明理由及计算达至匀速的时间）．
（2）若已知重物下降高度h=2m时，导体棒恰好开始做匀速运动，在此过程中ac边产生的焦耳热Q=3J，求导体棒MN的电阻值r．

参考答案：

（1）导体棒MN在达到匀速运动前是一个动态变化的过程，它受到悬挂重物的细绳的拉力与安培力及摩擦力三个力作用，其中的安培力随受到的增大而增大，故合速度的增大而减小，棒的加速度就随速度的增大而减小．在达到稳定速度前，导体棒的加速度逐渐减少，速度逐渐增大，做加速度减小的加速运动．当MN棒匀速运动时，悬挂重物的细绳的拉力与安培力及摩擦力三力合力为零．F=mg-μmg=5N
（2）导体棒MN匀速运动时，感应电动势?E=BLv
所以感应电流：I=ER=BLvR?
匀速运动时受力平衡：mg=BIL+μmg?
代入数值联立上式解得：v=mg(1-μ)RB2L2=1m/s
根据能量守恒得：mgh=μmgh+Q总+12?2mv2?
即：Q总=mgh(1-μ)-mv2=1×10×2×0.5-1×12(J)=9J
∵Q=I2Rt，
而串联电路中电流相等
∴rR=Q总-QQ总
解得：r=Q总-QQ总R=9-39×0.2Ω=0.13Ω?
答：（1）当MN棒匀速运动时，悬挂重物的细绳的拉力与安培力及摩擦力三力合力为零；在达到稳定速度前，导体棒的加速度逐渐减少，速度逐渐增大．
（2）导体棒MN的电阻值r=0.13Ω

本题解析：

本题难度：一般

3、选择题  如图所示，闭合电键S后，滑动变阻器的滑动触头由a端向b端移动的过程中，下列说法正确的是

[? ]

参考答案：A

本题解析：

本题难度：一般

4、计算题  一对平行金属板水平放置，板间距离为d，板间有磁感应强度为B的水平向里的匀强磁场，将金属板连入如图所示的电路，已知电源内阻为r，滑动变阻器的总电阻为R，现将开关S闭合，并调节滑动触头P至右端长度为总长度的处，一质量为m、电荷量为q的带电质点从两板正中央左端以某一初速度水平飞入场区，恰好做匀速圆周运动.

（1）求电源的电动势；
（2）若将滑动变阻器的滑动触头P调到R的正中央位置，可以使原带电质点以水平直线从两板间穿过，求该质点进入磁场的初速度v0;
（3）若将滑动变阻器的滑动触头P移到R的最左端，原带电质点恰好能从金属板缘飞出，求质点飞出时的动能．

参考答案：（1）（2）（3）

本题解析：（1）因带电质点做匀速圆周运动，故电场力与重力平衡，①（1分）
又②
两板间电场强度③（1分）
两板间电压④（1分）
由闭合电路欧姆定律得，⑤（1分）
由①～⑤得，（2分）
（2）由题意知，电场力竖直向上，故质点带负电，由左手定则得洛伦兹力竖直向下，由平衡条件可得，⑥（2分）
因两极板间电压
故，⑦（2分）
由⑥⑦解得，⑧（1分）
（3）因板间电压变为⑨
故电场力（2分）
由动能定理得，⑩（2分）
由⑧⑨⑩解得．（1分）
点评：本题主要考查了带电粒子在混合场中运动的问题，要求同学们能正确分析粒子的受力情况，难度适中

本题难度：一般

5、选择题  如图所示，灯A、B完全相同，带铁芯的线圈L的电阻可忽略．闭合开关S，待电路稳定后，断开开关瞬间，以下说法正确的是（　　）
A．两灯均缓慢熄灭
B．两灯均立即熄灭
C．A灯立即熄灭，B灯缓慢熄灭
D．B灯立即熄灭，A灯缓慢熄灭
