1、实验题  某同学用如图所示装置做探究弹力和弹簧伸长关系的实验。

他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：(重力加速度g=10m／s2)

砝码质量 m／g	0	1.00	2.00	3.00	4.00	5．00	6.00	7.00
标尺刻度 ／m	15．00	18.94	22.82	26.78	30.66	34.60	42.00	54.50

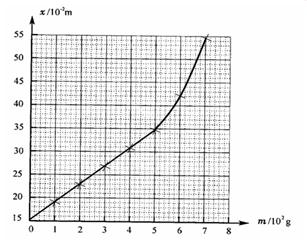

参考答案：（1）如图所示

（2）0~4.9  25.0

本题解析：略

本题难度：一般

2、实验题  图甲中游标卡尺测长度时，可以准确到   ▲ mm，读数为    ▲  mm；图乙中螺旋测微器读数为 ▲ mm


参考答案：0.05 （2分）    7.25 （2分）   9.198—9.200（2分）

本题解析：略

本题难度：一般

3、实验题  ①如图所示，一竖直的半圆形光滑轨道与一光滑曲面在最低点平滑连接，一小球从曲面上距水平面高处由静止释放，恰好通过半圆最高点，则半圆的半径=
②用游标卡尺测量小球的直径，如图所示的读数是     mm。

参考答案：①   ②10.50mm

本题解析：①小球从光滑的曲面滚下，整个过程只有重力做功，机械能守恒，则有mg(h-2R)=mv2/2,得到v2=2g(h-2R)；当小球过最高点时是恰好通过，重力提供向心力，所以有mg=mv2/R，则有R=2h/5。②这是20分度的游标卡尺，主尺读得10mm，游标尺读得0.05×10mm=0.50mm,则游标卡尺的读数为主尺读数+游标尺读数=10.50mm。
考点：本题考查机械能守恒定律、向心力的应用，游标卡尺的读数。

本题难度：一般

4、实验题  用游标卡尺和螺旋测微器分别测量不同物体的宽度和厚度，请你读出它们的数据：
（1）游标卡尺的读数：        cm；（2）螺旋测微器的读数：           mm

参考答案：2.64   5.020

本题解析：游标卡尺读数的方法是主尺读数加上游标读数，不需估读；螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
解：游标卡尺的固定刻度读数为2.6cm，游标尺上第4个刻度游标读数为0.1×4mm=0.4mm=0.04cm，所以最终读数为：2.6cm+0.04cm=2.64cm；
螺旋测微器的固定刻度读数为5mm，可动刻度读数为0.01×2.0mm=0.020mm，所以最终读数为：5mm+0020mm=5.020mm．
故答案为：2.64cm，5.020mm．

本题难度：一般

5、实验题  做“验证力的平行四边形定则”实验时，其中的三个步骤是：
① 在水平放置的木板上垫一张白纸，把橡皮条的一端固定在木板上，另一端拴两根细
线，通过细线同时用两个弹簧测力计互成角度地拉橡皮条，使它与细线的结点到达某一位置O点，在白纸上记下O点和两弹簧测力计的读数F1和F2
② 在纸上根据F1和F2的大小，应用平行四边形定则作图求出合力Ｆ
③ 只用一个弹簧测力计通过细绳拉橡皮条，使它的伸长量与用两个弹簧测力计一起拉
时相同，记下此时弹簧测力计的读数Ｆ’和细绳的方向。
（1）以上三个步骤中均有疏漏，请找出并更正
在①中　                                    　（1分）
在②中　　　                              　　（1分）
在③中　                                       （1分）
（2）（2分）如图所示为四位同学在“验证力的平行四边形定则”的实验中所作的图示，F1和F2是两个弹簧秤同时拉橡皮条时的力的图示，F是根据平行四边形定则作出的F1和F2的合力的图示，Ｆ’是一个弹簧秤单独拉橡皮条时的力的图示，其中错误的图是：（ ）

参考答案：（1） 在①中还应该记下两根细线的方向（1分）；在②中在纸上根据F1和F2的大小和方向（1分）；在③中使橡皮条与细线的结点仍然达到O点（1分）（2）B

本题解析：（1）记录力的过程中要记录力的大小和方向，为了保证两个过程产生的拉力效果相同，应使两次拉到同一个位置（2）与AO处于同一个直线上的应该为合力的真实值，有一点偏的为实验值，必定实验都是有误差的
考点：考查验证力的平行四边形定则
点评：本题难度较小，熟记该试验中的一些注意事项，能分清真实值和实验值的区别

本题难度：一般
