1、实验题  下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是
[? ]
A．测出两组I，U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即 可求出E和r
B．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值
C．测出多组I，U的数据，画出U-I图像，再根据图像求E，r
D．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r

参考答案：C

本题解析：

本题难度：一般

2、填空题  影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反．某课题研究组在研究某种导电材料的用电器件Z的导电规律时，测得其两端电压与其中通过电流的关系如下表所示：

参考答案：①电压为0.4V时，电阻为2Ω；电压为0.6V时，电阻为1.33Ω；电压为0.8V时，电阻为1Ω；即电阻随电压的增加而减小；
故答案为：半导体．

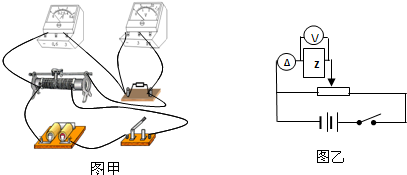

②如图所示



③查表I=1.8A时，Z的电压为1.2V?
?∴UR=E2-UZ=3V-1.2V=1.8V∴PR=IUR=1.8×1.8W=3.24W
故答案为：3.24．
?④观察实验数据，如果作U-I图线，图线经过坐标原点，故猜想电流随电压变化的规律是：I=kUn
任选两组数据可列出?0.8=k0.8n?1.25=k?1n?
解得：n=2，k=1.25A/v2?
代入其它组数据，在误差范围内，I=1.25U2该规律均成立．
故答案为：I=1.25U2．

本题解析：

本题难度：简单

3、实验题  有一根圆台状匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关。他进行了如下实验：

(1)用游标卡尺测量合金棒的两底面直径d、D和长度L，图乙中游标卡尺(游标尺上有20个等分刻度)的读数L=________ cm。

(2)测量该合金棒电阻的实物电路如图丙所示(相关器材的参数已在图中标出)。该合金棒的电阻约为几欧姆。图中有一处连接不当的导线是________。(用标注在导线旁的数字表示)

(3)改正电路后，通过实验测得合金棒的电阻R=6.72 Ω。根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆柱状合金棒的电阻分别为Rd=13.3 Ω、RD=3.38 Ω。他发现:在误差允许范围内，电阻R满足R2=Rd·RD，由此推断该圆台状合金棒的电阻R=________。(用ρ、L、d、D表示)

参考答案：(1)9.940
(2)⑥
(3)

本题解析：

本题难度：一般

4、选择题  在半导体离子注入工艺中，初速度可忽略的离子P+和P3+，经电压为U的电场加速后，垂直进入磁感应强度大小为B、方向垂直纸面向里，有一定的宽度的匀强磁场区域，如图所示．已知离子P+在磁场中转过θ=30°后从磁场右边界射出．在电场和磁场中运动时，离子P+和P3+（　　）
A．在内场中的加速度之比为1：1
B．在磁场中运动的半径之比为：1
C．在磁场中转过的角度之比为1：2
D．离开电场区域时的动能之比为1：3
