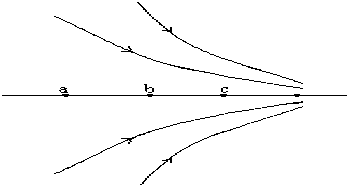

参考答案：电场线密的地方电场强度大，电场线稀的地方电场强度小，故Ea＜Eb＜Ec；
沿着电场方向电势逐渐降低，故φa＞φb＞φc；
由等势线分布可以知道Uab＜Ubc ；
故选C．

本题解析：

本题难度：一般

2、填空题  用多用表的欧姆档测量阻值约为几十kW的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准交流500V档，并拔出两表笔________________。

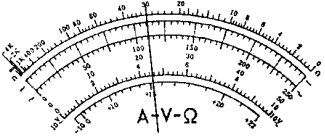

根据右图所示指针位置，此被测电阻的阻值约为________W。

参考答案：cabe   30000

本题解析：欧姆表测电阻的原则是读数在中值附近，而此欧姆表的中值阻值为30欧左右，几十kW的电阻应选´1k档。
选档后要欧姆调零，测量完成后要对准交流最大档。
顺序cabe
读数×倍率=30×1000=30000W

本题难度：简单

3、选择题  图甲是某电场中的一条电场线，A、B是这条电场线上的两点．若将一负电荷从A点自由释放，负电荷在电场力作用下沿电场线从A到B运动过程中的v-t图线如图乙所示．比较A、B两点电势的高低和场强的大小，可得（ ）

A．φA=φB              B．φA＜φB              C．EA=EB             D．EA＜EB

参考答案：B

本题解析：由v-t图像可知，由A到B速度变大，加速度变小，所以电场力做正功，且电场力变小，由于带电粒子带负电，所以EA＞EB，φA＜φB，所以ACD错误，B正确。
考点：本题考查带电粒子在电场中的运动

本题难度：一般

4、简答题  如图所示，光滑绝缘细杆竖直放置，它与以正电荷Q为圆心的某圆交于B、C两点，质量为m、带电荷量－q的有孔小球从杆上A点无初速度下滑，已知qQ，AB=h，小球滑到B点时的速度大小为求：
（1）小球由A到B的过程中电场力做的功；
（2）A、C两点的电势差

参考答案：（1）小球由A到B的过程中电场力做功
（2）A、C两点电势差为

本题解析：因为Q是点电荷，所以以Q为圆心的圆面是一个等势面，这是一个重要的隐含条件。由A到B过程中电场力是变力，所以不能直接用W=Fs来解，只能考虑应用功能关系。
（1）因为杆是光滑的，所以小球从A到B过程中只有两个力做功：电场力的功WAB和重力的功mgh，由动能定理得：
WAB+mgh=，
代入已知条件vB=得电场力做功

（2）因为B、C在同一个等势面上
所以φB=φc，即UAB=UAC
由?WAB=qUAB
得? UAB=UAC= =
故A、C两点电势差为

本题难度：简单

5、填空题  一个平行板电容器的电压为10V时，其所带电量为20C，则它的电容为______F．若它的两板间距离为0.01m，则它的电场强度为______．在电容器内有一个试探电荷，它的电量为1.0×10-8C，则该试探电荷受到的电场力为______．

参考答案：已知U=10V，Q=20C，则电容C=QU=2F．板间电场强度E=Ud=100.01V/m=1000V/m．电量为1.0×10-8C的试探电荷受到的电场力为F=qE=1.0×10-8×1000N=10-5N
故答案为：2，1000V/m，10-5N

本题解析：

本题难度：一般
