1、计算题如图所示，定值电阻R1=9Ω，R2=7Ω.当开关S接到位置1时，电压表V的示数为3.6V；当开关S接到位置2时，电压表V的示数为3.5V，求电源电动势和内阻。

2、计算题电解槽A和电炉B并联后接到电源上，电炉阻值RB=19Ω，电源内阻r=lΩ，电解槽电阻r"=0.5Ω。当S1闭合S2断开时，电炉消耗功率为684W；当S1、S2都闭合时电炉消耗功率为475W。问：
（1）电源的电动势E？
（2）S1、S2都闭合时，流过电解槽的电流大小及电解槽内阻消耗功率？

3、选择题如图所示的电路中，当电阻R由2Ω改为6Ω时，电流强度变为原来的一半，电源的内电阻应该是（　　）
A．1Ω
B．2Ω
C．3Ω
D．4Ω

4、选择题  如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时，下列说法正确的是(      )

A. A灯变亮        B. B灯变暗
C. C灯变亮        D. D灯变亮

5、计算题 (2011年福州六校联考)(1)下表为一个洗衣机所用电动机的工作参数.

(1)从上表可想到哪些物理知识？

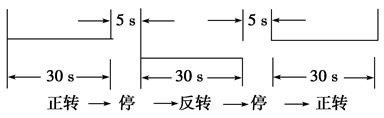

(2)图7－1－18是洗衣机洗涤时正转、反转和停的时间程序，若洗涤衣服的时间为15 min，脱水的时间为2 min，则洗涤一次衣服大约用电多少？当洗涤和脱水同时操作时，流过电源插座的电流是多少？

图7－1－18
