1、简答题  一只小灯泡，标有“3V，1.5W”字样．现要测量小灯泡正常发光时的电阻?R1?和几乎不发光时的电阻?R2．实验所用器材有：
A．电源电动势为6V，内阻为1Ω；
B．电流表A1?量程为0.6A，内阻约为1.0Ω；
C．电流表A2?量程为3A，内阻约为0.1Ω；
D．电压表V1量程为3V，内阻约为6kΩ；
E．电压表V2?量程为15V，内阻约为10kΩ；
F．滑动变阻器的最大阻值为10Ω；
H．开关、导线若干．
（1）电压表应选用______；电流表应选用______；（填写各器材的字母代号）
（2）实验电路应采用电流表______接法；（填“内”或“外”）
（3）在图1方框内画出实验电路图；
（4）用笔画线代替导线，将图2中的实物连成实验所需电路（有两根导线已经接好）．

参考答案：（1）因小灯泡额定电压为3V，所以电压表应选D，由I=PU=153A=0.5A，可知电流表应选B．
（2）由于R?VR＞RR?A，所以电流表应用外接法．
（3）由于实验要求测出小灯泡几乎不发光时的电阻，故滑动变阻器应用分压接法，又电流表采用外接法，电路图如图所示



（4）实物连线图如图所示



故答案为（1）D，B
? ?（?2）外
? （3）如图
?（4）如图

本题解析：

本题难度：一般

2、实验题  （1）、如下图是利用多用电表欧姆档测电阻时的两个示数情况示意图．a图反映出待测电阻值与所选倍率不相符合，应将倍率旋钮转到_____．b图中待测电阻的阻值为_____Ω．
?
（2）.用伏安法测量电阻时，电流表、电压表有如图甲、乙所示的两种连接方法。当按图甲的方法连接电路时，待测电阻R的测量值跟真实值相比偏______；当按图乙的方法连接电路时，待测电阻R的测量值跟真实值相比偏______。（选填“大”或“小”）
（3）.用伏安法测电源电动势和内电阻时、由实验数据做出了如下图所表示的图线、由图可知，该电源的电动势ε=______，电源的内电阻r =_______．

参考答案：（1）?×100档；300?
（2）小；大?
（3）3.0V；0.83Ω

本题解析：略

本题难度：简单

3、实验题  （10分）要测定一个自感系数很大的线圈L的直流电阻，实验室提供些列器材：


（1）待测线圈L：阻值约为2Ω，额定电流为2A
（2）电流表A1：量程为0.6A，内阻为0.2Ω
（3）电流表A2：量程为3A，内阻约为0.2Ω
（4）变阻器R1阻值为0~10Ω
（5）变阻器R2阻值为0~1kΩ
（6）电源E：电动势为9V，内阻很小
（7）定值电阻R3=10Ω
（8）定值电阻R4=100Ω
（9）开关两个S1和S2
要求实验时，改变变阻器的阻值，可使在尽可能大的范围内测得多组A1、A2的读数I1、I2，然后利用I1—I2图象求出电感线圈电阻RL。
（1）实验中定值电阻应该选?，变阻器应选择?。
（2）请在方框内画出电路图。
（3）实验结束时应先断开开关?。
（4）实验测得数据如图II所示，则电感线圈的直流电阻值为?。（保留两位有效数字）

参考答案：（1）R3、R1（2）见下图（3）S2（4）2.0Ω

本题解析：略

本题难度：一般

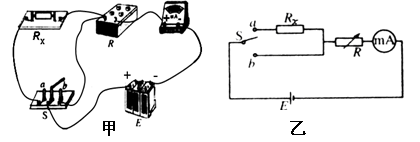

4、实验题  为测量某未知电阻Rx的阻值，实验室仅提供以下器材：
A．待测电阻Rx（阻值约40～50Ω）
B．电流表（量程10mA，内电阻约50Ω）
C．电阻箱R（最大值999.9Ω）
D．直流电源E（电动势约3V，内电阻约0.5Ω）
