1、实验题  （共9分）在《用单摆测重力加速度》的实验中，先用刻度尺测出悬点到小球底端的长度如图甲所示，然后用游标卡尺测出小球的直径如图乙所示，再用停表测出单摆完成40次全振动所用的时间如图丙所示。则测出的小球直径为__________cm，单摆的周期为____________s，单摆的摆长为____________cm 。

参考答案：1.94? 1.87? 87.44----87.47

本题解析：略

本题难度：简单

2、实验题  请完成以下两小题：
（1）“探究功与速度变化的关系”的实验装置如图（甲）所示．当小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为．当用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋拉伸的长度都保持一致，橡皮筋做功而使小车获得的速度可以由纸带和打点计时器测出．

①若木板水平放置，小车在橡皮筋作用下被弹出的过程中，当小车速度最大时，橡皮筋所处的状态与小车所在的位置，下列说法正确的是?．
A．橡皮筋处于原长状态? B．橡皮筋处于拉伸状态
C．小车在两个铁钉的连线处? D．小车已过两个铁钉的连线
②在正确操作情况下，纸带上的点距并不都是均匀的，如图（乙）所示．为了测量小车获得的速度，应选用纸带的?部分进行测量（根据下面所示的纸带回答，并用字母表示）.

（2）在测定一节干电池的电动势和电阻的实验中，备有下列器材：
A．待测干电池
B．电流表（0~3mA，内阻）
C．电流表（0~0.6A，内阻）
D．滑动变阻器（0~20，10A）
E．定值电阻（990）
F．开关和导线若干

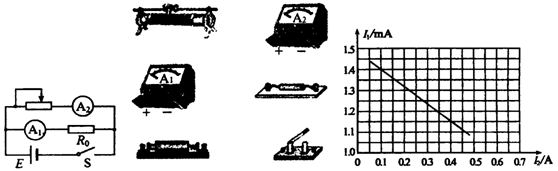

①某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如下图所示实验电路，请在实物图上完成导线连接．

②该同学根据实验电路利用测出的数据绘出的—图线如右图所示（为电流表的示数，为电流表的示数，且数值远大于的数值），则由图线可得被测电池的电动势=?
?V，内电阻=?．

参考答案：（1）①B（2分）?②（只要在之间均为正确）（2分）；
（2）①如右图所示（4分）

②1.48（1.47~1.5均正确）（2分）；0.84（0.80~0.88均正确）（2分）

本题解析：


①?本题需注意由于木板水平放置，所以没有平衡小车与木板间的摩擦力，小车在橡皮筋作用下被弹出后，水平方向受橡皮筋弹力和摩擦力，先做加速度减小的加速运动，当弹力等于摩擦力时，小车速度达到最大，此时橡皮筋处于拉伸状态，即B选项正确．
②?“探究功与速度变化的关系”时，要测出小车的最大速度，由图乙可看出最大速度出现在纸带的“FI”部分
（2）①如右图
③?由闭合电路的欧姆定律：

所以
由一次函数图象的意义，所以截距，得
斜率，所以

本题难度：一般

3、填空题  某同学在探究弹簧的弹性势能与弹簧形变量的关系时猜想弹簧的弹性势能不仅跟形变量?有关，也应跟弹簧的劲度系数有关。
小题1:他猜想的公式是EP= ckxn，其中c为无单位的常量，k为劲度系数，x为形变量。如果他的猜想正确，请你根据单位制判断n=?。
小题2:为验证猜想，该同学进行了如下实验：

A．将弹簧上端固定在铁架台上，下端连接一个质量为m的小球，如图所示。先确定弹簧处于原长时小球的位置；
B．小球平衡时，量出弹簧相对原长时的形变量x0；
C．将小球从弹簧原长上方x1处由静止释放，利用固定在标尺上的铁丝确定小球运动的最低位置，并量出此时弹簧相对原长的形变量x2；
D．重复步骤C，多做几次，并将数据记录在设计的表格里。
