1、实验题  图甲为多用表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为30的定值电阻，测量的某些操作步骤如下：

①调节可调节部件         ，使电表指针停在       位置。
②调节可调节部件         ，使它的尖端指向       位置。
③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调节部件       ，使电表指针指向          位置。
④用多用电表测量另一电阻时，电表读数如图乙所示，该电阻的阻值是      。

参考答案：① S   左端0（）刻度   ②K     ③T  右端0刻度   ④15K

本题解析：在使用多用电表的欧姆档时，需要先进行机械调零，即条件部件S，是指针指向左端0位置，然后再进行选档，该题中被测电阻为30，所以条件部件K，使它的尖端指向档，最后进行欧姆调零，即将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调节部件T，使电表指针指向右端0刻度，读数为15K
考点：考查了多用电表的使用方法
点评：使用多用电表测量电阻时，先进行机械调零，再选档，最后欧姆调零，

本题难度：一般

2、实验题  （1）为了测量某一未知电阻Rx的阻值，实验室提供以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内阻约0. 5Ω）、滑动变阻器（0~15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，某同学设计的实验电路图如图甲所示.


（1）请按甲电路图将图乙中实物连线补齐
（2）图乙中，闭合开关前，应将滑动变阻器P置于       端（选填“a”、“b”）

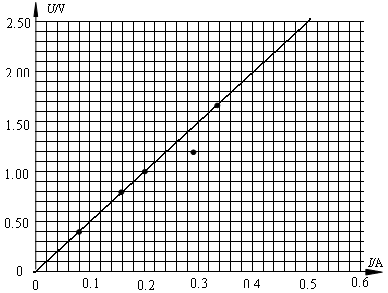

（3）闭合开关，缓慢调节滑动变阻器，得到多组电压U与电流I的读数，请你根据坐标系中描出的实验数据点画出U-I图线
（4）根据U-I图像求得未知电阻的阻值Rx=       Ω（保留两位有效数字）；实验测出Rx的测量值       真实值（填“>”、“<”或“=”）
（5）利用现有的器材，为了更准确地测量该电阻的阻值，请你对电表的接法提出建议并说明理由      ．

参考答案：（1）实物图连线如右图；（2）a ；（3）图像略；（4）Rx=5.0Ω（4.8Ω～5.0Ω均正确）；>
（5）由于待测电阻相对较小，建议电流表外接；

本题解析：（1）实物图连线如右图；

（2）闭合开关前，应将滑动变阻器P置于a端；
（3）图像如图；

（4）根据U-I图像求得未知电阻的阻值；因为电压表读数大于待测两端的电压值，故测量值大于真实值；
（5）由于待测电阻相对较小，建议电流表外接；
考点：伏安法测电阻.

本题难度：一般

3、实验题  在“测定电池的电动势和内阻”实验中，某同学的实验电路连接如图1所示。
（1）在方框中画出与图1对应的电路图。

（2）在图2的坐标系中标出了该同学所测的实验数据，请作出这些数据点的拟合直线，并读得该直线的截距为        ，求得其斜率为       。

（3）求得电源的电动势是       V，内阻是      Ω（结果保留两位有效数字）。

参考答案：（1）电路如图；（2）0.9A-1; 0.67V-1（3）1.5V；1.4Ω

本题解析：（1）电路如图；
（2）图像如图；该直线的截距为0.9，求得其斜率为=0.67V-1。
（3）由欧姆定律：，解得：，即,解得：E="1.5V" r=1.4Ω

考点：测定电源的电动势及内阻。

本题难度：一般

4、实验题  小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

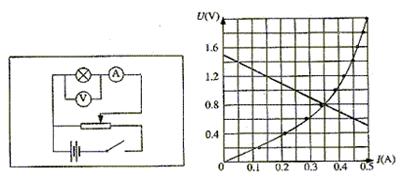

参考答案：（1）见下图（2）见下图

（3）作出U=图线，可得小灯泡工作电流为0．35安，工作电压为0．80伏，因此小灯泡实际功率为0．28．

本题解析：略

本题难度：一般

5、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。


①若电压表的读数为，则I＝
②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为    mA ，电动势为       V。
③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为       mW（计算结果保留两位有效数字）。

参考答案：①          ②mA　　　2.67V　③0.067mW

本题解析：由欧姆定律可知I=，短路电流是指路端电压为零的时候的电流，也就是与横轴的交点，与纵坐标的交点即为电源电动势。

本题难度：一般
