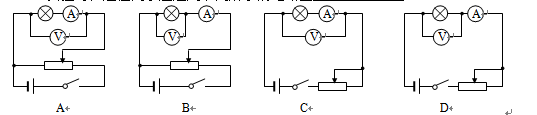

1、实验题  某同学通过实验研究一个小灯泡灯丝的伏安特性，下表是他在实验时获得的通过灯泡的电流I和灯泡两端电压U的一系列数据。

参考答案：见解析

本题解析：（1）略
（2）1.0V时小灯泡的电阻比3.0V时小，温度高时，电阻率大，电阻大
（3）ABCEGH
（4）B

本题难度：一般

2、填空题  (1)图为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为1000～2000Ω的定值电阻，测量的某些操作步骤如下：

①调节可调节部件      ，使电表指针停在最左端“0”刻度位置；
②调节可调节部件K，使它在尖端指向     挡（选填“×1”、“×10”、“×100”、“×1K”）；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件      ，使电表指针指向最      端“0”刻度位置（选填“左”或“右”）；
(2)根据要求将相应读数填入表中

参考答案：(1)①S  ②×100   ③T  右    (2) 12.3-12.5    61-63    8.4    310-330

本题解析：（1）①调节可调节部件是机械调零旋钮S。②因为被测电阻阻值约为1000～2000Ω，为使指针直到中央刻度调节可调节部件K，使它在尖端指向×100挡。③选好挡位之后进行欧姆调零，应调节欧姆调零旋钮T，使指针指到最右边0刻度位置。(2)a位置，最小刻度为1mA，应估读到十分位，12.3-12.5A；a位置，最小刻度为5V，读到个位，61-63V；b位置，最小刻度为0.2mA读到十分位，8.4mA; b位置，最小刻度为0.5，读数为3.1—3.3，然后乘以倍率，得读数为310-330。
考点：多用电表的使用；读数

本题难度：一般

3、实验题  用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.

（1）当测量100Ω左右的电阻时,宜采用                 电路.
（2）现采用甲电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为       Ω,真实值为             Ω.

参考答案：(1)甲（2）20,     19.5

本题解析：略

本题难度：一般

4、实验题  在“测定电源的电动势和内阻”的实验中，用测出的数据画出了电源的U一I图像，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝       V；r＝      Ω。

参考答案：1.40(1.4) (2分)   1.00(1.0) (2分)

本题解析：由可知图像与纵坐标的交点为电源电动势，图像的斜率表示电源内阻，所以E-1.4V，
考点：考查测定电源的电动势和内阻
点评：难度较小，本题需要注意纵坐标没有从原点开始

本题难度：一般

5、实验题  某一小型电风扇额定电压为4.0V，额定功率为2.4W。某实验小组想通过实验描绘出小电风扇的伏安特性曲线。实验中除导线和开关外，还有以下器材可供选择：
A．电源E（电动势为4.5V）
B．电压表V（量程为0～5V，内阻约为4k）
C．电流表A1（量程为0～0.6A，内阻约为0.2）
D．电流表A2(量程3A，内阻约0.05);
E．滑动变阻器R1（最大阻值10，额定电流1A）
F．滑动变阻器R2（最大阻值2k，额定电流100mA）
①为了便于调节，减小读数误差和系统误差，实验中所用电流表应选用   ，滑动变阻器应选用    。（填所选仪器前的字母序号）
②请你为该小组设计实验电路，并把电路图画在虚线内（小电风扇的电路符号如图所示）。

③操作过程中发现，小电风扇通电后受阻力作用，电压表读数小于0.5V时电风扇没启动。该小组测绘出的小电风扇的伏安特性曲线如图所示，由此可以判定，小电风扇的电阻为       ，正常工作时的发热功率为      ，机械功率为       。

参考答案：（1）C; E  （2）电路如图：分压式电路，电流表外接；（3）2.5Ω； 0.9W； 1.5W.

本题解析：（1）电风扇的额定电流为，为了便于调节，减小读数误差和系统误差，实验中所用电流表应选用C，滑动变阻器用分压电路，应选用E。（2）电路如图：分压式电路，电流表外接；
（3）电压表读数小于0.5V时电风扇没启动．根据欧姆定律得，．
正常工作时电压为4V，根据图象知电流为0.6A，则电风扇发热功率P=I2R=0.36×2.5W=0.9W，
则机械功率P′=UI-I2R=2.4-0.9=1.5W．
考点：描绘出小电风扇的伏安特性曲线.

本题难度：一般
